Transporte cilíndrico importado de la maquinaria de perforación de roca del rodamiento de rodillos de la fila del doble de NSK NN3009MBKR NN3009TBKR
Número del transporte: NN3009MBKR
Tamaño (milímetro): 45x67.5x23
Marca: NSK
Diámetro de diámetro interior (milímetro): 45
Diámetro externo (milímetro): 67,5
Anchura (milímetro): 23
Dimensiones y especificación del transporte en catálogo de la marca:
d - 45 milímetros
D - 75 milímetros
E - 67,5 milímetros
B - 23 milímetros
C - 23 milímetros
r Min. - 1 milímetro
Peso - 0.407 kilogramos
Grado dinámico básico de la carga (c) - kN 52
Grado básico de la carga estática (C0) - kN 68,5
Velocidad de la lubricación (de la grasa) - 12 500 r/min
Velocidad de la lubricación (del aceite) - 15 000 r/min
Introducción sobre el rodamiento de rodillos cilíndrico de la fila del doble de NSK NN3009MBKR:
La rigidez cilíndrica del rodamiento de rodillos de la fila del doble de NSK les hace un complemento perfecto para el uso en ejes de la máquina-herramienta. Tipically, la sola fila y los rodamientos de rodillos cilíndricos de la fila doble han agujereado o un diámetro interior afilado. Los rodamientos de rodillos culindrical de la fila doble con un diámetro interior afilado se montan a menudo al eje principal como transporte del fixedend. Simplicidad en diseño y la capacidad de ajustar la liquidación interna radial después de que monte continúe haciendo éstos populor de los transportes entre usuarios de máquina-herramienta.
NSK ofrece varios tipos de rodamientos de rodillos cilíndricos. Los usuarios pueden pedir y la configuración E44, que incluye ambos agujeros de la lubricación y un surco de lubricación trabajado a máquina en la superficie exterior del anillo externo. Los tipos de transportes incluyen el tipo de NNU, que el doble de los feathures proveyó de costillas los anillos externos, y el tipo de NN, que ofrece descarga excelente de la grasa durante el período inicial del rodaje, y las ayudas promueven flujo constante del aceite en el transporte.
Para el tipo fino transportes de la sección, la serie más estrecha NN39 es más conveniente que la serie más amplia NN49 debido a menos generación de calor y mayor estabilidad del rodillo. Las jaulas de cobre amarillo trabajadas a máquina son las mas comunes con los rodamientos de rodillos cilíndricos. NSK ofrece una jaula de la resina del pps de la guía del rodillo para la serie NN30, y una jaula de la resina de la OJEADA, que es dirigida por el anillo externo, para la serie de la serie N10 de rodamientos de rodillos cilíndricos de una sola fila ultra de alta velocidad.
Tipos de rodamiento de rodillos cilíndrico:
. Rodamiento de rodillos cilíndrico de la sola fila: NU, NJ, NUP, serie del PEDAZO
. Rodamientos de rodillos cilíndricos de la fila doble: Serie de NNU
. Rodamiento de rodillos cilíndrico de cuatro filas: Serie de FC
. Solo rodamiento de rodillos cilíndrico del complemento completo de la fila: SL18 serie, SL 19 series
. Rodamiento de rodillos cilíndrico doble del complemento completo de la fila
.SL01 serie, SL02 serie, serie SL18.
Sistema de numeración cilíndrico del rodamiento de rodillos de la fila del doble de NSK NN3009MBKR:
Tipo del transporte | Símbolo de la jaula | Especificación | Tamaño disponible |
NN | MB | Jaula de cobre amarillo trabajada a máquina dirigida rodillo |
NN3005, NN3026-NN3040 NN3920-NN3956, NN4920-NN4940 |
TB | Jaula dirigida rodillo de la resina del PPS | NN3006-NN3024 | |
NNU | MB | Jaula de cobre amarillo trabajada a máquina dirigida rodillo | NNU4920-NNU4940 |
N | SR. | Jaula de cobre amarillo trabajada a máquina dirigida rodillo | N1006-N1028 |
TP | Jaula dirigida anillo externo de la resina de la OJEADA | N1009-N1017 |
Maquinaria de perforación de roca que lleva serie cilíndrica del modelo del rodamiento de rodillos NN3009MBKR:

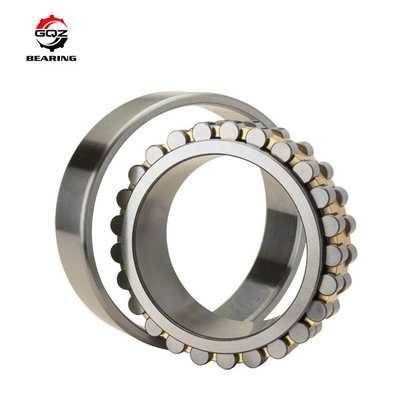

Imágenes cilíndricas del rodamiento de rodillos de la fila del doble de NSK NN3009MBKR:
