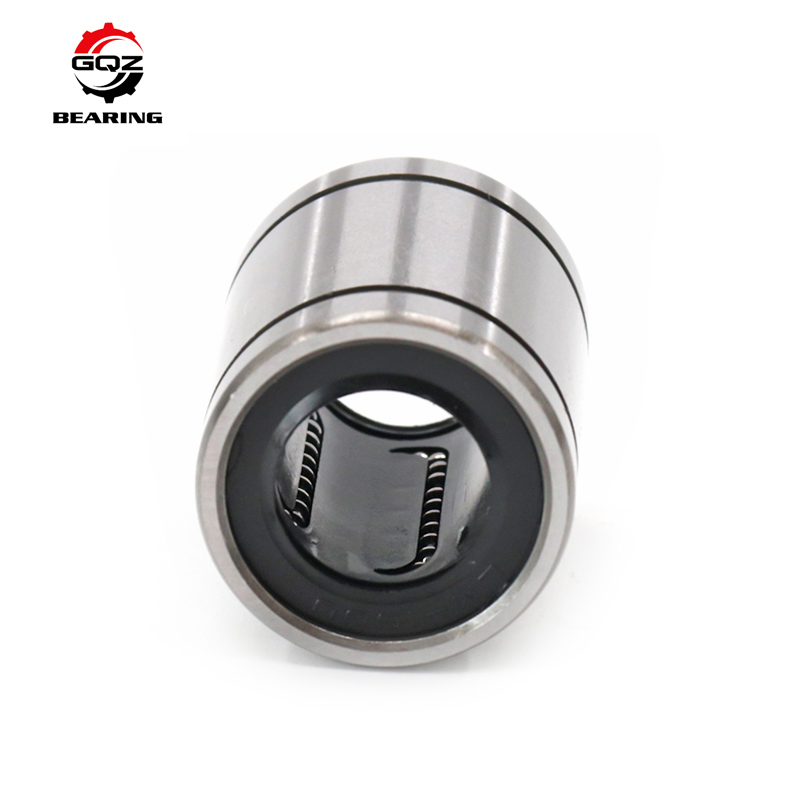

LM25UU / LBD25UU / LM25UU-OP Rodamiento de bolas de movimiento lineal / Arbusto lineal 25*40*59mm

LM25UU, LBD25UU y LM25UU-OP son rodamientos lineales de bolas métricos estándar con un diámetro interior de 25 mm y tres tipos estructurales diferentes para satisfacer diversas demandas de instalación y holgura. Todas las series adoptan múltiples grupos de bolas de acero circulantes dentro de la carcasa exterior, lo que proporciona un movimiento lineal alternativo suave de baja fricción y solo soporta carga radial.

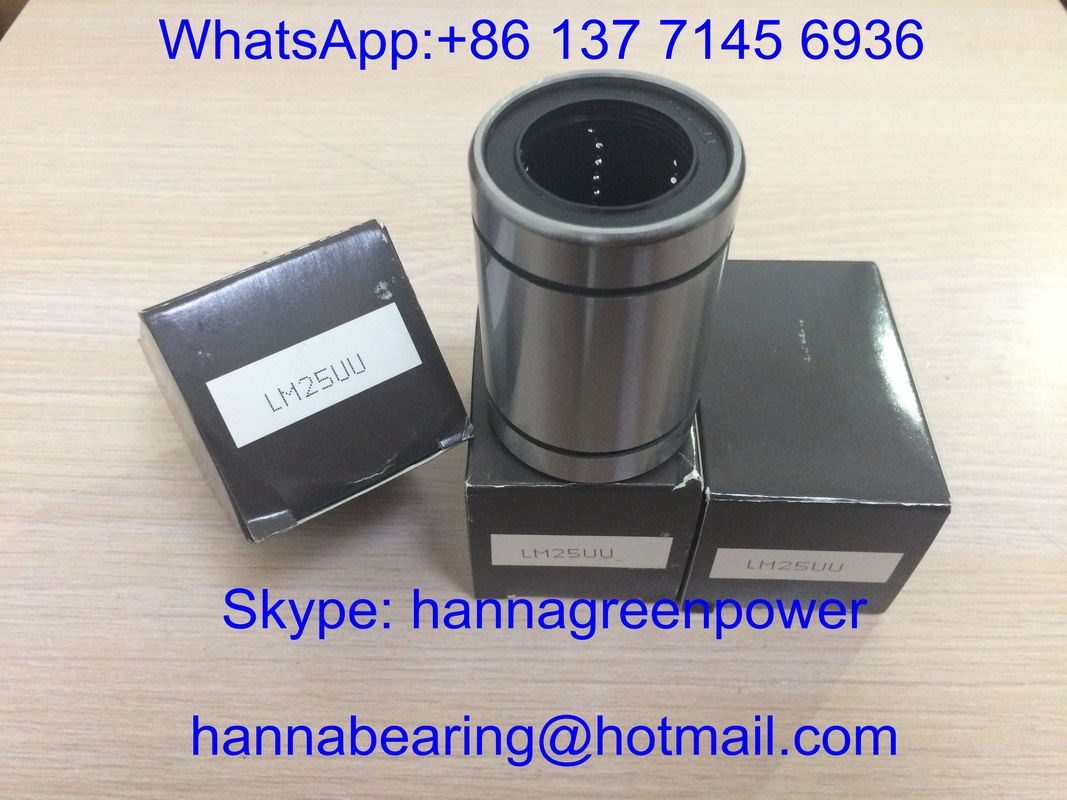

• LM25UU: Carcasa integral cerrada estándar, sellos de goma dobles en los extremos, universal para plataformas deslizantes lineales ordinarias con holgura fija;
• LBD25UU: Casquillo lineal cerrado integrado con brida, bridas de montaje en ambos lados para instalación directa en superficie sin manguitos de posicionamiento adicionales;
• LM25UU-OP: Estructura abierta ranurada de ajuste de holgura, la holgura se puede reducir apretando la abrazadera de la carcasa para eliminar el juego, ideal para equipos de posicionamiento de alta precisión.

La carcasa exterior adopta acero de alta resistencia trefilado en frío, el retén de nailon separa uniformemente las bolas de acero cromado, grasa de litio de larga duración prellenada en el interior. Los sellos de polvo dobles NBR bloquean el polvo, el líquido de corte y los escombros, ampliamente utilizados para equipos CNC, líneas de ensamblaje de automatización electrónica, plantillas de prueba, maquinaria de embalaje y plataformas de transmisión deslizante de precisión con ejes guía de 25 mm.

Diámetro del eje correspondiente d: 25 mm

Holgura radial estándar: Holgura normal CN

Material de las bolas: Acero para rodamientos GCr15

Material del retén: Nailon PA66 resistente al desgaste

Sello: Sello de goma a prueba de polvo NBR de doble cara

Velocidad lineal máxima: 1,5 m/s

Temperatura de trabajo: -20°C ~ 80°C

Requisito de la superficie del eje: HRC60~64 súperacabado espejo

Diámetro exterior D: 40 mm

Longitud total L: 59 mm

Carga dinámica Cr: 5,8 kN

Carga estática C0r: 8,3 kN

Peso neto: 0,145 kg

Ancho de brida exterior W: 64 mm

Espesor de la brida T: 7 mm

Diámetro exterior D: 40 mm

Longitud total L: 59 mm

Carga dinámica Cr: 5,8 kN

Carga estática C0r: 8,3 kN

Peso neto: 0,182 kg

Diámetro exterior D: 40 mm

Longitud total L: 59 mm

Estructura abierta ranurada para ajuste de holgura

Carga dinámica Cr: 5,4 kN

Carga estática C0r: 7,8 kN

Peso neto: 0,138 kg

Se dispone de planos dimensionales completos y tablas de parámetros de carga de los tres modelos a petición del cliente.

1. Tres versiones estructurales (cerrada recta / con brida / abierta con holgura ajustable) cubren todos los requisitos de instalación de automatización convencionales, compra integral para diferentes esquemas de diseño de equipos
2. La disposición de bolas de acero multihilera circulantes proporciona una capacidad de carga radial uniforme, un coeficiente de fricción ultrabajo, un deslizamiento alternativo suave y silencioso sin atascos
3. Los sellos de polvo NBR integrados de doble cara aíslan el polvo y el refrigerante del taller, retienen la grasa lubricante interna y extienden el ciclo de mantenimiento
4. Carcasa exterior de acero trefilado en frío de alta tenacidad con tolerancia dimensional estable, buena rigidez y resistencia a la deformación bajo operación continua a largo plazo
5. El retén de bolas de nailon PA66 limita uniformemente las bolas de acero, evita el ruido de colisión y previene la caída de bolas durante el desmontaje
6. Opciones personalizables: carcasa de acero inoxidable antioxidante, lubricante de grado alimenticio, holgura C3 ampliada especial, marcado láser OEM y sellos FKM resistentes a altas temperaturas

Mejora eficazmente la precisión del posicionamiento lineal del equipo y reduce la variedad de repuestos en stock para líneas de producción automatizadas

Este conjunto de rodamientos lineales de bolas de tres tipos LM25UU / LBD25UU / LM25UU-OP se adapta ampliamente a los siguientes equipos de automatización de precisión:

• Máquinas de grabado CNC, ensamblajes deslizantes lineales de eje de alimentación de fresadoras pequeñas
• Equipos de ensamblaje automático de electrónica 3C, pórticos de manipulación y plantillas de prueba de precisión
• Maquinaria de impresión, mecanismos de transmisión lineal de alta velocidad para equipos de embalaje de alimentos
• Equipos de inspección médica, plataformas deslizantes de precisión de laboratorio y fijaciones de detección
• Equipos de corte para carpintería, componentes de movimiento lineal auxiliares para moldeo por inyección
• Repuestos de reemplazo para equipos de deslizamiento con eje guía lineal de 25 mm

Solución ideal de casquillos lineales multiextructura para diversas instalaciones y ajuste de holgura de alta precisión en escenas de automatización industrial

• 25 años de experiencia profesional en fabricación de rodamientos lineales de bolas estándar
• Tres modelos totalmente intercambiables con casquillos lineales de las series LM/LBD estándar internacional, tolerancia dimensional y suavidad de deslizamiento consistentes
• Servicio completo de personalización OEM y ODM que admite carcasa de acero inoxidable, lubricante especial y personalización de holgura
• Inspección estricta en todo el proceso: dureza de la materia prima, precisión del súperacabado del orificio interior, estanqueidad del sellado y prueba de ciclo de deslizamiento alternativo antes de la entrega
• El equipo profesional de ingeniería de movimiento lineal proporciona orientación sobre la coincidencia de tolerancias de eje y carcasa en 24 horas
• Capacidad de producción en masa estable con precio preferencial al por mayor para fabricantes de equipos de automatización a largo plazo

Nos centramos en un rendimiento de deslizamiento estable y de bajo ruido, un sellado duradero y una cooperación beneficiosa a largo plazo con compradores industriales globales

• Inspección de la composición química y la dureza superficial de la materia prima del acero trefilado y las bolas de acero cromado GCr15
• Procesamiento de torneado de precisión y súperacabado espejo del orificio interior para la carcasa exterior del rodamiento lineal
• Proceso de tratamiento térmico de alivio de tensiones estandarizado para estabilizar la resistencia a la deformación de la carcasa
• Pruebas de rendimiento completas: uniformidad de la holgura radial, ruido de deslizamiento, durabilidad a prueba de polvo, capacidad de carga dinámica y estática
• Inspección del volumen de llenado uniforme de grasa para casquillos lineales de doble sellado
• Reinspección dimensional, de apariencia y de marcado final antes del embalaje antioxidante y el envío

Cada lote de rodamientos lineales pasa una prueba de durabilidad de ciclo alternativo por muestreo completo para garantizar un rendimiento de deslizamiento suave y estable a largo plazo

Si necesita rodamientos lineales de bolas cerrados, con brida y de holgura ajustable de 25 mm de alta calidad para equipos de automatización CNC y electrónica, envíenos su consulta directamente.

Recibirá servicios de soporte profesional completos después de enviar su consulta:

• Respuesta rápida de cotización oficial de fábrica en 24 horas
• Soporte técnico de coincidencia de tolerancias de eje y carcasa uno a uno por parte de ingenieros profesionales de movimiento lineal
• Sugerencias de soluciones de rodamientos personalizadas que incluyen carcasa de acero inoxidable y variantes de sellado resistentes a altas temperaturas
• Precio competitivo al por mayor directo de fábrica para pedidos a granel combinados de los tres modelos

Envíe la cantidad requerida de cada modelo y el entorno de trabajo del equipo para obtener una oferta formal detallada

P1:¿Cuál es la diferencia entre LM25UU y LM25UU-OP?
R1: LM25UU es un tipo de holgura fija totalmente cerrado; LM25UU-OP tiene una estructura ranurada abierta, que puede sujetar la carcasa para reducir la holgura y eliminar el juego para equipos de alta precisión.

P2:¿Cuál es la característica del casquillo lineal con brida LBD25UU?
R2: Brida de montaje integral en ambos extremos, se puede fijar directamente en la superficie del equipo sin manguitos de posicionamiento adicionales, conveniente para la instalación en placas delgadas.

P3:¿Qué dureza debe alcanzar el eje guía lineal correspondiente?
R3: La superficie del eje necesita una dureza de temple de HRC 60-64 con súperacabado espejo para extender la vida útil del casquillo lineal.
