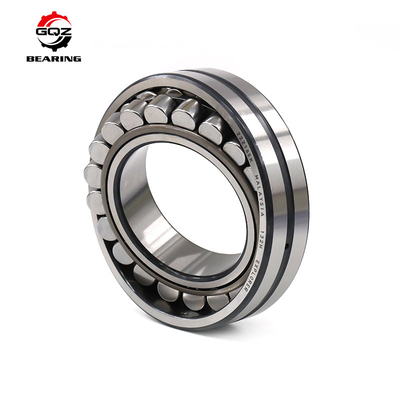

Rodamiento de rodillos esférico ABEC-3 22209 E para el rodamiento de rodillos del rodamiento de rodillos CA/W33 de Rolls 22209 del laminador 45X85X23
Diseño y concepto esféricos del rodamiento de rodillos:
Los rodamientos de rodillos esféricos de los transportes de la pantalla de la coctelera son fila doble, uno mismo-conservando las unidades que comprenden los anillos externos sólidos con una alcantarilla cóncava, los anillos internos sólidos y los rodillos del barril con las jaulas. Los anillos internos con los diámetros interiores cilíndricos o afilados.
Tiene dos filas de rodillos, de una alcantarilla externa sphered campo común del anillo y de dos alcantarillas internas del anillo inclinadas en ángulo al eje del transporte. El punto central de la esfera en la alcantarilla externa del anillo está en el eje del transporte. Por lo tanto, los transportes son autoalineadores e insensibles al desalineamiento del eje en relación con la vivienda, que puede ser causada, por ejemplo, por la desviación del eje. Se diseñan para acomodar cargas radiales pesadas, así como cargas axiales pesadas en ambas direcciones.
Las series dimensionales esféricas de los rodamientos de rodillos son:
Proyecto esférico del diseño del cc K W33 del rodamiento de rodillos 22209:
| Unidades | milímetro |
| Tipo del transporte | diámetro interior, surco del lubricante y agujeros afilados |
| Diámetro del diámetro interior (d) | 45,0000 |
| Diámetro externo (d) | 85,0000 |
| Anchura (b) | 23,0000 |
| Radio (minuto) (rs) | 1,100 |
| Grado dinámico de la carga (Cr) | 93.000 |
| Grado de la carga estática (corazón) | 105.000 |
| Velocidad máxima (grasa) | 5 |
| Velocidad máxima (aceite) | 6 |
| (G) del peso | 620,00 |
| Sufijos - diseño interno | |
| CA, CAC | Conservando los rebordes en el anillo interno, anillo centrado en el anillo interno, jaula de cobre amarillo trabajada a máquina de la guía |
| CC (J), CJ | El anillo interno de Flangeless, anillo centrado en el anillo interno, dos de la guía selló las jaulas de acero |
| CCJA, EJA | El anillo interno de Flangeless, anillo centrado en la alcantarilla externa del anillo, dos de la guía selló las jaulas de acero |
| E | Diseño interno optimizado para la capacidad de carga creciente de la carga 213, 222 y 223 series: El anillo interno y dos de Flangeless sellaron las jaulas de acero. Surco anular y tres agujeros de la lubricación en el anillo externo. ≤ de d 65 milímetros: Anillo de la guía centrado en el anillo interno d > 65 milímetros: Anillo de la guía centrado en la jaula |
| Sufijos - diseño externo (sellos, surco etc. del anillo de retención) | |
| - CS, -2CS | Sello del contacto, NBR, en un o ambo lados |
| - CS2, -2CS2 | Sello del contacto, FKM, en un o ambo lados |
| - CS5, -2CS5 | Sello del contacto, HNBR, en un o ambo lados |
| K | Diámetro interior afilado, 1:12 de la forma cónica |
| K30 | Diámetro interior afilado, 1:30 de la forma cónica |
