1. Resumen del producto

1. Resumen del producto
El T4DB170 es un rodamiento de rodillos cónicos separable de fila única de la serie T4DB, estándar ISO métrico, con dimensiones de montaje de núcleo unificado, diámetro interior d=170 mm, diámetro exterior D=230 mm, ancho del anillo interior B=30 mm, ancho del anillo exterior C=23 mm, ancho total del ensamblaje T=32 mm, diseño de carga pesada con orificio mediano-grande y ángulo de contacto estándar de 17,1°. SKF...

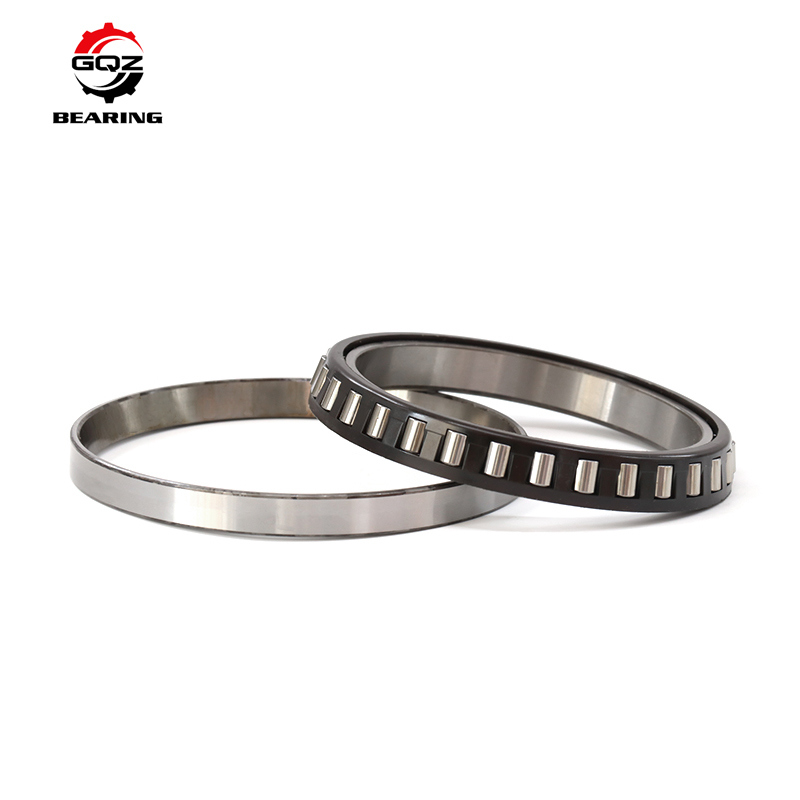

Construcción abierta sin sellar y separable: el cono (anillo interior + rodillos cónicos + jaula de estampación de acero) y la cúpula exterior se pueden desmontar completamente de forma independiente, lo que facilita la instalación separada, el ajuste de precarga y el reemplazo de componentes para ensamblajes de transmisión grandes y de carga pesada. Puede soportar cargas radiales combinadas pesadas más empuje axial unidireccional; el montaje en pares espalda con espalda/tipo O realiza un posicionamiento axial bidireccional y un soporte de alta rigidez, una rotación estable bajo impactos pesados alternos prolongados y cargas frecuentes de avance y retroceso.
Todos los anillos y elementos rodantes adoptan acero para rodamientos GCr15 de alto contenido de carbono y cromo templado integralmente, superfinitura de curva de contacto de rodillos logarítmica de precisión y clasificación estricta de rodillos, distribución uniforme de tensiones internas, excelente resistencia al desgaste, anti-fatiga y resistencia al impacto, bajo par de fricción y pequeño aumento de temperatura bajo operación continua de carga pesada. Ampliamente utilizado en reductores de engranajes industriales pesados, ejes de transmisión de cintas transportadoras mineras, ejes de maquinaria de construcción grande, ensamblajes de transmisión auxiliar de laminadores metalúrgicos y posiciones de soporte de diferenciales de camiones pesados.

2. Especificaciones técnicas

Modelo: T4DB170
Dimensión básica: d=170 mm, D=230 mm, B=30 mm, C=23 mm, T=32 mm
Estructura: Rodamiento de rodillos cónicos separable de fila única, abierto sin sellar, jaula de estampación de acero como estándar
Materia prima: Acero para rodamientos GCr15
Opciones de jaula: Jaula de acero estampada / jaula de latón macizo para carga pesada a alta temperatura
Holgura estándar: Holgura normal CN, holgura ampliada C3 personalizable
Radio mínimo de chaflán r1,r2=r3,r4=3 mm
Rango de temperatura de funcionamiento: -30 ℃ ~ 120 ℃
Peso neto: 3,45 kg
Dimensión de cálculo a=44 mm, hombro del anillo interior d1=197 mm
Dimensión límite de montaje:
da máx.=182 mm, db mín.=184 mm; Da mín.=215 mm, Da máx.=216 mm; Db mín.=223 mm
Ca mín.=6 mm, Cb mín.=9 mm; ra máx.=3 mm, rb máx.=3 mm
Coeficiente de cálculo: e=0,46, factor axial Y=1,3, factor axial estático Y0=0,72
Carga radial dinámica básica Cr: 307 kN
Carga radial estática básica C0r: 440 kN
Carga límite de fatiga Cur: 43 kN
Velocidad de referencia con grasa: 2000 r/min; Velocidad límite con grasa: 2600 r/min
Se pueden proporcionar dibujos de instalación completos, curvas de características de carga e informes de prueba de fatiga acelerada por impacto pesado a petición del cliente.

3. Ventajas clave

• Diseño compacto de ancho reducido T4DB de orificio mediano-grande estándar, capacidad de carga combinada radial-axial ultr alta en espacio de instalación axial limitado, ajuste ideal para equipos de transmisión grandes de minería y metalurgia pesada
• Estructura separable independiente de cono y cúpula totalmente separable, el cono interior o la cúpula exterior dañados se pueden reemplazar por separado sin desmontar completamente la caja de transmisión grande, lo que reduce drásticamente el tiempo de inactividad de mantenimiento y el costo de adquisición de repuestos
• Pista de rodadura del cono superfinitura de espejo de precisión + curva de contacto de rodillos optimizada logarítmica, distribución uniforme de la carga en la superficie de contacto del rodillo, reduce eficazmente la concentración de tensión en los bordes, retrasa el desprendimiento de la pista de rodadura y el fallo por abrasión del rodillo
• Opciones de configuración de doble jaula: jaula de acero estampada rentable para condiciones de trabajo de carga pesada intermitente general; jaula de latón macizo anti-deformación para líneas de producción mineras hostiles de alta temperatura 24 horas
• Servicio de personalización completo: holgura radial ampliada C3, grado de alta precisión P5/P6, marcado láser OEM, llenado de grasa especial anti-oxidación a alta temperatura, embalaje de marca de exportación neutral
• Proceso de tratamiento térmico de temple de alivio de tensiones integral estricto, dureza uniforme del material y resistencia estructural interna, extiende el ciclo de revisión general del equipo en más del 30% en comparación con los rodamientos de rodillos cónicos ordinarios de baja precisión
• El diseño abierto estándar admite lubricación por circulación en baño de aceite, adecuado para cajas de engranajes grandes con un sistema de circulación de aceite lubricante abundante incorporado, operación continua estable a largo plazo

4. Aplicaciones

El rodamiento de rodillos cónicos separable abierto y de carga pesada T4DB170 es una pieza de repuesto de desgaste esencial para equipos rotativos industriales pesados de tamaño mediano-grande:

• Reductores de engranajes industriales pesados horizontales/verticales grandes, unidades de soporte de transmisión de cabezal de cintas transportadoras mineras
• Ensamblajes de rodamientos de posicionamiento de ejes de transmisión principales de excavadoras grandes, cargadoras pesadas, rodillos de carretera
• Ejes de transmisión auxiliares de laminadores metalúrgicos, soportes giratorios de rodillos de transporte de grandes plantas siderúrgicas
• Posiciones de rodamientos de carga pesada de diferenciales y cubos de ruedas de camiones pesados, vehículos de ingeniería
• Caja reductora principal auxiliar de energía eólica grande, componentes giratorios de poleas de elevación de grúas portuarias pesadas
• Rodamiento de rodillos cónicos separable métrico de la serie T4DB con orificio de 170 mm intercambiable en el mercado de repuestos
• Solución de rodamientos de carga pesada rentable para fabricantes de equipos originales de equipos mineros, fábricas de reparación de maquinaria pesada y suministro a granel de transmisión metalúrgica.

5. ¿Por qué elegir rodamientos GQZ?

• 25 años de experiencia profesional en la fabricación de rodamientos de rodillos cónicos separables de orificio grande de la serie T4DB, incluido el T4DB170
• El T4DB170 es completamente intercambiable dimensionalmente con los rodamientos de la serie T4DB estándar internacional, tamaño de montaje, capacidad de carga e indicadores de tolerancia de ensamblaje consistentes
• Servicio completo de personalización OEM y ODM que admite jaula de latón, mejora de holgura C3, grado de alta precisión y llenado de lubricante especial para alta/baja temperatura
• Inspección estricta completa antes de la entrega: prueba de dureza de la materia prima, inspección de precisión de rectificado de la pista de rodadura del cono, prueba de ciclo de fatiga por impacto recíproco de carga pesada, detección de rugosidad de la superficie de contacto
• El equipo profesional de ingeniería de rodamientos cónicos proporciona orientación técnica de instalación de adaptación de tolerancias de ejes grandes y carcasas pesadas en 24 horas
• Líneas de producción de masa estables con precios mayoristas a granel favorables para fabricantes de equipos mineros a largo plazo, maquinaria de construcción pesada y proveedores de transmisión metalúrgica
• Nos centramos en el diseño separable de carga ancha compacta, la capacidad de carga combinada radial-axial ultr alta, la estructura de mantenimiento independiente fácil y la cooperación a largo plazo de beneficio mutuo con compradores globales de repuestos de equipos de transmisión industrial pesada.

6. Control de calidad

• Inspección de la composición química y la dureza superficial del acero para rodamientos de cromo GCr15
• Torneado de precisión, temple y revenido, y superfinitura de espejo para las pistas de rodadura cónicas de los anillos interior y exterior
• Tratamiento térmico de temple de alivio de tensiones integral estándar para eliminar las tensiones residuales internas del procesamiento
• Pruebas de rendimiento específicas clasificadas: prueba de envejecimiento de carga pesada de ciclo largo acelerado del T4DB170, prueba de resistencia al desgaste por impacto continuo, detección de aumento de temperatura de bajo par de fricción a alta velocidad
• Clasificación de rodillos cónicos, ensamblaje de jaula de acero/latón, verificación dimensional y de apariencia completa antes del embalaje con aceite antioxidante y envío
• Cada lote de rodamientos T4DB170 pasa una prueba de fatiga de rotación recíproca de carga pesada por muestreo completo para garantizar una operación estable a largo plazo dentro de equipos de transmisión de reducción mineros, metalúrgicos e industriales pesados.

7. Obtenga una cotización ahora

Si necesita rodamientos de rodillos cónicos separables abiertos y de carga pesada T4DB170 para cajas de engranajes grandes, maquinaria minera y mantenimiento de equipos de construcción pesada, y para suministro OEM, envíe su consulta directamente.
Recibirá servicios de soporte profesional completos después de enviar su consulta:

• Respuesta rápida de cotización oficial de fábrica en 24 horas
• Orientación técnica de instalación de adaptación de tolerancias de ejes grandes y carcasas pesadas uno a uno de ingenieros profesionales de rodamientos cónicos de la serie T4DB
• Sugerencias de esquemas de rodamientos personalizados que incluyen opciones de mejora de jaula de latón y holgura ampliada C3
• Precio mayorista a granel directo de fábrica competitivo para pedidos a granel de repuestos grandes
• Envíe la cantidad de compra requerida y el entorno de trabajo de carga pesada continua y temperatura media-alta del equipo para obtener una cotización formal detallada.

8. Preguntas frecuentes

1. P1: ¿Qué característica estructural tiene el rodamiento T4DB170?
   R1: Pertenece al rodamiento de rodillos cónicos separable de fila única abierto métrico T4DB, el conjunto del cono y la cúpula exterior se pueden desmontar por separado, jaula de acero estampada estándar, sin sello incorporado, adecuado para equipos con lubricación por aceite circulante interna.
2. P2: ¿Qué cargas puede soportar el T4DB170?
   R2: Puede soportar cargas radiales combinadas ultr pesadas más empuje axial unidireccional; el posicionamiento axial bidireccional requiere dos rodamientos instalados espalda con espalda/tipo O con precarga razonable.
3. P3: ¿En qué industrias se aplica principalmente el T4DB170?
   R3: Se utiliza ampliamente en equipos de transporte minero, cajas de engranajes grandes industriales pesadas, ejes de transmisión de maquinaria de construcción grande y sistemas de transmisión auxiliar de laminadores metalúrgicos.
