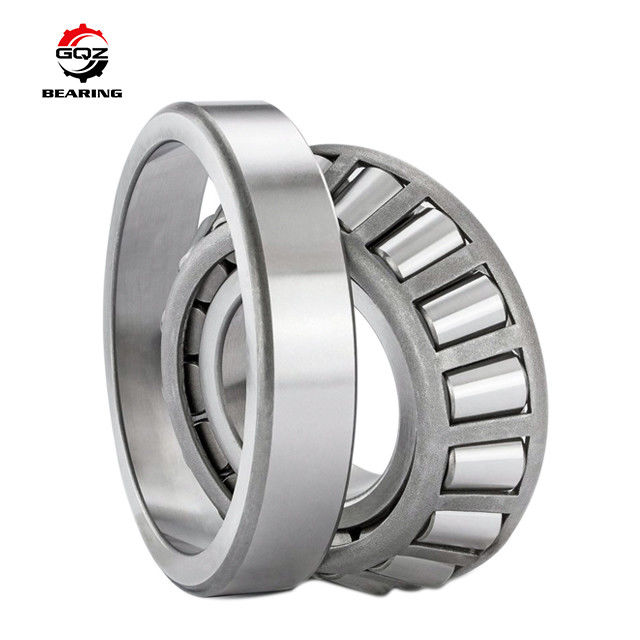

T7FC070-XL X-Life rodamiento de rodillos cónicos T7FC 070/QCL7C 70x140x39mm

1.Visión general del producto
T7FC070-XL y T7FC070/QCL7C comparten una dimensión métrica unificada d70×D140×T39mm, perteneciente a la serie de rodamientos de rodillos cónicos separables en una sola fila T7FC ISO355,dos versiones optimizadas de alto rendimiento para diferentes condiciones de trabajo.
El T7FC070-XL adopta un diseño optimizado para la vida útil de X, una geometría interna mejorada, un acabado de superficie y un proceso de tratamiento térmico.Capacidad de carga dinámica aumentada en un 20% y vida útil extendida aproximadamente en un 70% en comparación con el tipo estándar, baja generación de calor y funcionamiento estable a alta velocidad.
T7FC070/QCL7C equipa Q con una superficie de contacto optimizada más una estructura de alta resistencia CL7C, un ángulo de contacto mayor de hasta 30°, una resistencia excepcional a los impactos y a las cargas pesadas,especialmente diseñados para el diferencial pesado, reductor de minería y eje de transmisión de máquinas de construcción.
Ambos modelos son un conjunto de cono y taza separables, el cono interno con rodillos y la jaula se pueden separar de la taza exterior, conveniente instalación separada del eje y la carcasa.Todas las piezas centrales adoptan acero de rodamiento GCr15 completamente apagado, rectificador de trayectoria inclinada de ultra-precisión, distribución uniforme de la tensión de contacto de la línea, soporta con fiabilidad la carga radial combinada y el empuje axial unidireccional.caja de cambios industrial pesada, transmisión de trituradoras de minería, grandes máquinas de construcción con accionamiento a pie y conjuntos de apoyo de bombas hidráulicas.

2Especificaciones técnicas

Las medidas de seguridad se aplican a los vehículos de las categorías M1 y M2 y a los vehículos de las categorías M2 y M3.
Dimensiones de límite unificadas ((mm): Foro d=70, OD D=140, ancho total T=39, ancho de cono B=35.5, ancho de la taza C=27
El radio mínimo del filete r=3 mm, r1=3 mm
Ángulo de contacto: 30°
Estructura: rodamiento de rodillos cónicos de una sola fila, cono y taza separables, jaula de acero estampada, diseño abierto
Materia prima: acero con alto contenido de cromo de carbono GCr15 para rodamientos cónicos, de taza y cónicos
Diferenciación de parámetros de rendimiento

1. T7FC070-XL: Las condiciones de los productos

• Carga radial dinámica básica Cr: 219kN
• Carga radial estática básica C0r: 237kN
• El límite de carga por fatiga Pu: 38kN
• Velocidad límite: grasa 5800 r/min, aceite 7200 r/min
• Peso neto: 2,59 kg
• Características: X-vida, larga vida optimizada, baja fricción, adaptabilidad a altas velocidades

• Carga radial dinámica básica Cr: 177 kN
• Carga radial estática básica C0r: 242kN
• Velocidad límite: grasa 2400 r/min, aceite 3400 r/min
• Peso neto: 2,65 kg
• Características: refuerzo QCL7C para uso pesado, fuerte resistencia al impacto, capacidad de carga estática ultra alta

Rango de temperatura de funcionamiento general: -40 °C ~ 120 °C
La referencia del hombro de montaje: da max=82 mm, Da min=106 mm, Da max=126 mm
A petición del cliente, se pueden proporcionar dibujos completos de instalación del diferencial/reducidor, una guía de correspondencia de la carga y informes de ensayos de durabilidad de choques alternados de ciclo largo.

3Ventajas principales

1. Dos versiones de alto rendimiento para una selección específica: versión XL para operación continua a velocidades medianas y altas; versión QCL7C para impactos pesados a baja velocidad,un tamaño de modelo cubre múltiples condiciones de trabajo de la transmisión pesada.
2. Gran distribución de rodillos cónicos con ángulo de contacto de 30°, excelente capacidad de carga radial-axial compuesta, funcionamiento estable bajo el impacto de cambios frecuentes de los diferenciales de automóviles y los equipos de minería.
3. Separable cono y copa estructura de división, cono interno preinstalado en el eje, copa exterior presionado en la carcasa por separado, fácil desmontaje sin dañar el registro del eje durante la revisión del equipo.
4. X-life optimizado T7FC070-XL: mejora de la superficie de la pista y la geometría interna, reduce eficazmente la pérdida de lubricante y la acumulación de calor, extiende el intervalo de mantenimiento y la vida útil en gran medida.
5. QCL7C reforzado T7FC070/QCL7C: distribución de esfuerzos de contacto de rodillos optimizada, fuerte resistencia a la carga de choque de sobrecarga,adecuado para condiciones de trabajo de arranque y parada de maquinaria de construcción y minería con carga pesada.
6. La jaula de acero estampada de precisión limita uniformemente los rodillos cónicos, evita efectivamente la inclinación, la desviación y el derrame del rodillo bajo una rotación continua variable y pesada durante mucho tiempo.
7. El tratamiento térmico de extinción integral completa alcanza HRC60 ∼65 alta dureza, excelente resistencia a la fatiga, la eliminación del pelaje y el desgaste, reduce la frecuencia de reemplazo de piezas de repuesto del equipo.
8. dimensiones de instalación métricas unificadas estándar, totalmente intercambiables con rodamientos de rodillos cónicos de la serie T7FC070 globales, sin modificación del eje y la carcasa existentes durante el reemplazo;Servicio completo y personalizado: P4/P5 de alta precisión, C3 de mayor espacio libre, marcado con láser OEM, embalaje antirruja de cartón de exportación neutro, precarga de grasa a alta temperatura y presión extrema.

4. Escenarios de aplicación

T7FC070-XL / T7FC070/QCL7C Los rodamientos de rodillos cónicos de una sola fila de alto rendimiento son piezas de repuesto rotativas de carga compuesta de núcleo para equipos de transmisión industriales pesados de automoción, minería y industria:

• T7FC070-XL Equipo de ensamblaje: Diferencial de transmisión de automóviles de tamaño mediano y pesado, reductor de engranajes industrial de tamaño mediano, eje de soporte de bomba hidráulica de alta velocidad, conjunto de rotor de soplador de tamaño mediano
• T7FC070/QCL7C Equipo de ensamblaje: caja de cambios de accionamiento de trituradoras de minas pesadas, reducción de marcha de excavadoras grandes, eje de transmisión pesado auxiliar metalúrgico, posiciones de rodamiento diferencial de camiones pesados
• Áreas de aplicación generales: ensamblaje de transmisión de transportadores pesados, transmisión de cosechadoras agrícolas grandes, caja de reducción de carga ligera marina, componentes de soporte giratorio de bombas centrífugas pesadas

Conjunto de rodamientos de rodillos cónicos de alto rendimiento de la serie T7FC070 intercambiable para el mercado de repuestos
Solución de carga pesada de larga duración y rentable para los fabricantes de diferenciales de automóviles, OEM de equipos metalúrgicos mineros y fábricas de mantenimiento de maquinaria pesada.

5¿ Por qué elegir el rodamiento GQZ?

1. 25 años de experiencia profesional en la fabricación de rodamientos de rodillos cónicos de alto rendimiento de la serie métrica T7FC, incluidos T7FC070-XL y T7FC070/QCL7C
2. Dos versiones totalmente intercambiables dimensionalmente con rodamientos de la norma internacional T7FC070, con una carga constante, tolerancia a la velocidad y estándares de compatibilidad del conjunto.
3. Servicio completo de personalización de OEM y ODM que admite el grado de superprecisión P4, el ajuste de la franja C3 y el llenado de grasa de presión extrema a alta temperatura.
4. Estricto flujo de inspección completa antes de la entrega: prueba metalográfica y de dureza de la materia prima GCr15, selección dimensional de los rodillos cónicos, prueba de envejecimiento por impactos pesados de ciclo largo radial-axial alternado,ensayo continuo de simulación de desgaste por fatiga por carga pesada.
5. El equipo profesional de ingeniería de rodamientos de rodillos cónicos proporciona un cálculo de carga compuesta uno contra uno,Esquema de emparejamiento de doble rodamiento de carga previa y orientación técnica para la instalación del eje diferencial/reducidor en un plazo de 24 horas laborales.
6. Taller de producción a gran escala estable con un precio de venta al por mayor directo de fábrica competitivo para pedidos mixtos de lotes de XL y QCL7C de dos versiones, suministro estable a largo plazo de piezas de automóviles globales,compradores de piezas de repuesto de maquinaria pesada y minera.

Nos especializamos en la estructura de rodillos cónicos de taza de cono separable, X-vida larga vida y QCL7C de trabajo pesado doble diseño optimizado,norma universal de dimensiones métricas de montaje intercambiable y cooperación mutuamente beneficiosa a largo plazo con proveedores de equipos de transmisión industriales pesados.

6Control de calidad

1. Composición química de las materias primas, inspección de defectos internos y dureza de los conos, copas y rodillos blancos cónicos de acero de rodamiento GCr15
2. Forja de precisión, alivio de tensión de templado múltiple, proceso de molienda de múltiples pasos de carrera inclinada de ultraprecisión para cono y taza
3. Línea de producción de extinción a alta temperatura, superfinación y clasificación dimensional automática de alta precisión con rodillos cónicos
4. Proceso automático de ensamblaje de rodillos, control estricto del espacio libre del ensamblaje de rodillos y distribución uniforme de la circunferencia
5. Prueba de rendimiento clasificada dirigida: ensayo de envejecimiento por separado para el funcionamiento de ciclo largo de alta velocidad T7FC070-XL y el ensayo de fatiga por sobrecarga por impactos pesados T7FC070/QCL7C.detección de la durabilidad del ciclo largo de grasa a altas temperaturas
6. Verificación de la tolerancia dimensional total, de las grietas superficiales y de la rugosidad de la pista de carrera antes del embalaje de aceite antirruda y del embalaje a prueba de humedad de cartón de exportación

Every production batch of two-version bearings undergoes full sampling differential and heavy reducer simulation rotation test to guarantee stable long-term composite radial-axial load support performance in automotive, maquinaria de minería y construcción.

7Obtenga una cita ahora.

Si usted necesita T7FC070-XL X-vida larga vida y T7FC070/QCL7C pesados rodamientos de rodillos reforzados cónicos para la fabricación de diferenciales de automóviles,montaje de reductores pesados de minería y mantenimiento de maquinaria pesada, envíe su solicitud de compra directamente.
Recibirá servicios de apoyo profesional completos después de enviar su consulta:

• Rápida respuesta oficial de la fábrica sellada de cotización formal dentro de las 24 horas laborales
• Calculación de la carga radial-axial de un compuesto uno contra uno,Orientación técnica para la selección de modelos de dos versiones y para el emparejamiento de doble rodamiento con prensas de carga recíproca de ingenieros profesionales de rodamientos de rodillos cónicos
• Soluciones de rendimiento de rodamientos personalizadas que incluyen la actualización de alta precisión P4 y las opciones de espacio libre ampliado C3
• Precio mayorista de fábrica directo competitivo para la entrega mixta de lotes de T7FC070-XL y T7FC070/QCL7C

Proporcione la cantidad de compra requerida, la condición de trabajo del equipo (supercarga continua de alta velocidad / impacto pesado) y el entorno de temperatura de operación para obtener un documento de cotización formal detallado.

8. Preguntas frecuentes

1. P1: ¿Cuál es la diferencia entre T7FC070-XL y T7FC070/QCL7C?
   A1: mismo tamaño de instalación, orientación de rendimiento diferente. T7FC070-XL es una versión de larga vida optimizada para X-life, alta velocidad de limitación, baja fricción, funcionamiento continuo adecuado a velocidades medianas y altas;T7FC070/QCL7C es QCL7C tipo reforzado para uso pesado, mayor capacidad de carga estática, alto rendimiento de impacto contra sobrecarga, adecuado para máquinas de minería y construcción de impacto pesado de baja velocidad.
2. P2: ¿Qué carga pueden soportar los rodamientos de rodillos cónicos de la serie T7FC070?
   A2: soporta una gran carga radial y un empuje axial unidireccional simultáneamente;instalar dos rodamientos de espalda a espalda para realizar un rodamiento de carga axial bidireccional para el diferencial de automóviles y el husillo pesado vertical.
3. P3: ¿Cuál es la ventaja de la estructura de taza cónica separable para el ensamblaje diferencial?
   A3: el cono interior con rodillos puede preinstalarse en el eje motriz, la copa exterior se presiona en la carcasa del diferencial por separado, montaje y desmontaje convenientes durante la revisión,No hay daños en el registro del eje y el agujero de la carcasa.
