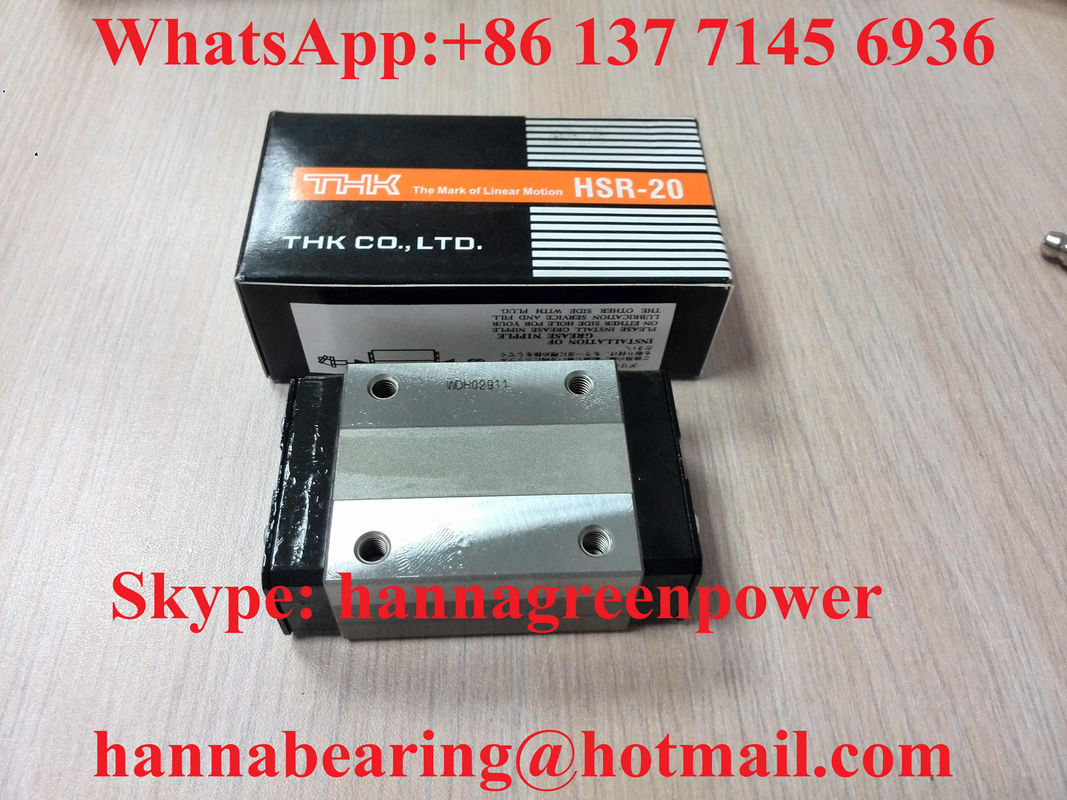

El módulo de montaje de la superficie superior es el rodamiento lineal HSR15R1SS HSR15R1UU GK Bloque de guía 15x34x28mm.

1. Resumen del producto

Los HSR15R1SS y HSR15R1UU(GK) son correderas de guía lineal estándar de tipo corto y carga igual de cuatro vías para rieles lineales de 15 mm de ancho, pertenecientes a la serie compacta HSR-R de guías lineales. El núcleo adopta un diseño de circulación de bolas de acero de 4 filas a 45°, soportando cargas iguales en direcciones radial, radial inversa y horizontal, con gran rigidez y absorción automática de pequeños errores en la superficie de instalación.

• HSR15R1UU(GK): Sello de doble labio de goma integrado UU de doble cara, versión estándar a prueba de polvo de uso general, combinado con la estructura de accesorio de lubricación estándar GK, adecuado para entornos de taller de producción ordinariosTHK.
• HSR15R1SS: Sello metálico compuesto de doble capa SS mejorado a prueba de polvo, mayor capacidad de bloqueo de fluidos de corte y polvo fino, para condiciones de trabajo duras con polvo y salpicaduras de refrigeranteTHK.

Toda la unidad de corredera está fabricada con acero para rodamientos GCr15 completamente templado, pista de rodadura de arco rectificada de ultraprecisión con bolas de acero de alta precisión clasificadas, retenedor de acero incorporado para evitar que las bolas de acero se caigan después de separar la corredera del riel. Presenta baja fricción, movimiento recíproco estable, precisión de posicionamiento repetido y larga vida útil, ampliamente utilizado en máquinas de grabado CNC, líneas de ensamblaje automáticas, automatización de embalajes, equipos textiles e instrumentos de prueba de precisión.

2. Especificaciones técnicas

Modelo: HSR15R1SS / HSR15R1UU(GK)
Ancho de riel aplicable: 15 mm
Dimensión total de la corredera: Altura 28 mm, Ancho 34 mm, Longitud 56,6 mmWS-THK BEA...
Diseño de orificios de montaje: 4 orificios de montaje superiores de 26 × 26 mm, orificio roscado M4
Especificación del engrasador: Puerto de lubricación frontal M4 × 5
Estructura: Bolas de acero circulantes de cuatro filas, bloque corto estándar R
Materia prima: Acero para rodamientos GCr15 para corredera, riel y bola de acero; caucho de nitrilo/metal compuesto para sello
Carga dinámica nominal: 10,9 kN; Carga estática nominal: 8,33 kN
Holgura estándar: Holgura normal CN, grado de precarga C0/C1 personalizable
Diferencia de sello:

1. UU(GK): Sello de doble labio de goma, a prueba de polvo de uso general estándar, equipado con lubricador estándar GK
2. SS: Sello de doble capa de metal compuesto, resistente a polvo y refrigerante

Temperatura de funcionamiento: -20 ℃ ~ 120 ℃
Peso neto de una sola corredera: 0,18 kgWS-THK BEA...
Velocidad máxima de movimiento recíproco lineal: 1,5 m/s
Se pueden proporcionar dibujos dimensionales completos, guía de selección de precarga e informes de pruebas de fatiga de ciclo largo bajo petición.

3. Ventajas principales

1. Diseño de ángulo de contacto de 45° con carga igual en cuatro direcciones, capacidad de carga uniforme en todas las direcciones de instalación, gran rigidez, compensa automáticamente pequeños errores de planitud de la base de montaje, reduce la tasa de rechazo del ensamblaje.
2. Dos versiones de sellado opcionales: sello estándar UU(GK) para entornos ordinarios; sello reforzado de metal compuesto SS para entornos de taller duros con polvo y salpicaduras de refrigerante, extiende la vida útil.
3. Estructura completa de acero templado GCr15, alta dureza superficial, resistente al desgaste, mantiene una precisión estable bajo operación recíproca de alta frecuencia a largo plazo.
4. Pista de rodadura de arco pulida a espejo + bolas de acero estrictamente clasificadas, coeficiente de fricción ultra bajo, deslizamiento suave sin atascos, bajo consumo de energía del equipo y bajo ruido de funcionamiento.
5. Retenedor de acero integrado incorporado, las bolas de acero no se caen cuando la corredera se extrae del riel, desmontaje, mantenimiento y reemplazo de piezas convenientesTHK.
6. Puerto de lubricación frontal estándar M4, HSR15R1UU(GK) combinado con el ensamblaje de lubricación estándar GK, logra un suministro de aceite estable a largo plazo, reduce la frecuencia de mantenimiento por repostaje.
7. Tamaño compacto de bloque corto R, dimensión exterior estándar intercambiable, reemplaza directamente la corredera de marca original sin modificar la estructura de montaje del equipo.
8. Servicio de personalización completo: ajuste de precarga C0/C1, versión anticorrosión de acero inoxidable, marcado láser OEM en la superficie de la corredera, embalaje de cartón de exportación neutro anticorrosión.

4. Escenarios de aplicación

La corredera de guía lineal de carga cuatridireccional HSR15R1SS y HSR15R1UU(GK) es un componente de movimiento lineal de precisión central para equipos de automatización de carga media:

• Máquinas de grabado CNC pequeñas, taladradoras, ensamblajes de soporte deslizante para máquinas de corte por plasma
• Unidades deslizantes de posicionamiento recíproco para líneas de ensamblaje de alimentación, clasificación y recogida y colocación automáticas
• Componentes de transmisión lineal de rodillos de tensión y alimentación de papel en maquinaria de impresión de tamaño mediano
• Posiciones de cojinetes deslizantes para transporte de película de embalaje automático ligero y formación de cajas
• Equipos de inspección médica, instrumentos de medición de precisión, ensamblajes de movimiento lineal de brazos robóticos pequeños

Bloque de guía lineal HSR serie 15 mm totalmente intercambiable en el mercado de repuestos
Solución de movimiento lineal de precisión de carga multidireccional rentable para OEM de CNC, fábricas de equipos de automatización, adquisición a granel de maquinaria de impresión y embalaje.

5. ¿Por qué elegir GQZ Bearing?

25 años de experiencia profesional en fabricación de bloques de guía lineal de carga igual cuatridireccional de la serie HSR completa, incluidos HSR15R1SS y HSR15R1UU(GK)
La serie HSR15R es totalmente intercambiable dimensionalmente con guías lineales estándar internacionales, con carga nominal, tolerancia de precarga y estándar de coincidencia de sellado consistentes.
Soporte completo de personalización OEM y ODM para grado de precarga C0/C1, tratamiento anticorrosión de acero inoxidable y pasivación especial de superficie.
Inspección completa estricta antes de la entrega: prueba de dureza GCr15, clasificación dimensional de bolas de acero, prueba de fatiga recíproca de ciclo largo, prueba de envejecimiento de movimiento lineal de alta velocidad.
El equipo profesional de ingeniería de guías lineales proporciona orientación técnica de selección de precarga, coincidencia de riel-corredera e instalación uno a uno dentro de las 24 horas hábiles.
Taller de producción en masa estable con precio mayorista de fábrica competitivo para fabricantes de equipos CNC a largo plazo, proveedores de maquinaria de automatización y fábricas de impresión y embalaje.
Nos centramos en la estructura de bolas de circulación de carga igual cuatridireccional, diseño opcional de doble sello, diseño compacto de corredera intercambiable y cooperación a largo plazo de beneficio mutuo con compradores globales de repuestos de transmisión lineal de automatización.

6. Control de calidad

Inspección de composición química y dureza de la materia prima del acero para rodamientos GCr15 para corredera y riel lineal
Forjado de precisión, templado y rectificado ultra espejo para la pista de rodadura interior de la corredera y la superficie de rodadura del riel
Templado a alta temperatura y súperacabado de bolas de acero, línea de producción de clasificación dimensional automática
Formación por estampado de retenedor de acero integrado y proceso de ensamblaje automático de bolas de acero para controlar uniformemente el espacio de circulación interno
Pruebas de rendimiento específicas: prueba de envejecimiento recíproco de carga media de ciclo largo, prueba de fatiga de movimiento de avance-retroceso repetido, detección de deformación de carga combinada multidireccional
Revisión completa de tolerancia dimensional y defectos superficiales antes del recubrimiento con aceite anticorrosión y embalaje en cartón de exportación para envío
Cada lote de producción de correderas lineales HSR15R pasa una prueba de carga recíproca de muestreo completo para garantizar un rendimiento de soporte lineal de alta rigidez y precisión a largo plazo en equipos CNC, de automatización, de impresión y embalaje.

7. Obtenga una cotización ahora

Si necesita bloques lineales HSR15R1SS reforzados a prueba de polvo y correderas lineales HSR15R1UU(GK) con lubricación estándar para máquinas herramienta CNC pequeñas, líneas de ensamblaje automáticas y mantenimiento de equipos de automatización de embalaje ligero y coincidencia a granel OEM, envíe su consulta de compra directamente.
Recibirá servicios de soporte profesional completos después de enviar su consulta:
Respuesta rápida de cotización formal oficial de fábrica en 24 horas
Selección de grado de precarga uno a uno, coincidencia de versión de sello y guía técnica de instalación de carcasa de eje por parte de ingenieros profesionales de guías lineales de la serie HSR
Sugerencias de esquemas de rendimiento de movimiento lineal personalizados que incluyen opciones de actualización de precarga C0/C1
Precio mayorista directo de fábrica competitivo para pedidos de repuestos de gran cantidad
Envíe la cantidad de compra requerida y el entorno de carga y polvo del equipo para obtener un documento de cotización formal sellado detallado.

8. Preguntas frecuentes

P1: ¿Cuál es la diferencia entre HSR15R1UU(GK) y HSR15R1SS?
R1: HSR15R1UU(GK) adopta un sello UU de doble labio de goma, combinado con un lubricador estándar GK, para talleres limpios y ordinarios; HSR15R1SS utiliza un sello SS de doble capa de metal compuesto, mejor resistencia al polvo metálico y al refrigerante, adecuado para entornos de procesamiento duros y polvorientos.
P2: ¿Puede HSR15R1SS/UU(GK) reemplazar directamente la corredera 15R de marca original?
R2: Sí, la dimensión exterior total, el espaciado de los orificios de montaje y los parámetros de carga son completamente universales, no se requiere modificación en la placa de montaje del equipo.
P3: ¿Para qué equipos se aplican ampliamente HSR15R1SS y HSR15R1UU(GK)?
R3: Principalmente combinados con ejes deslizantes CNC pequeños, piezas deslizantes recíprocas de líneas de ensamblaje automáticas, equipos de transporte de impresión y embalaje, estructuras de movimiento lineal de instrumentos de medición de precisión médica.
