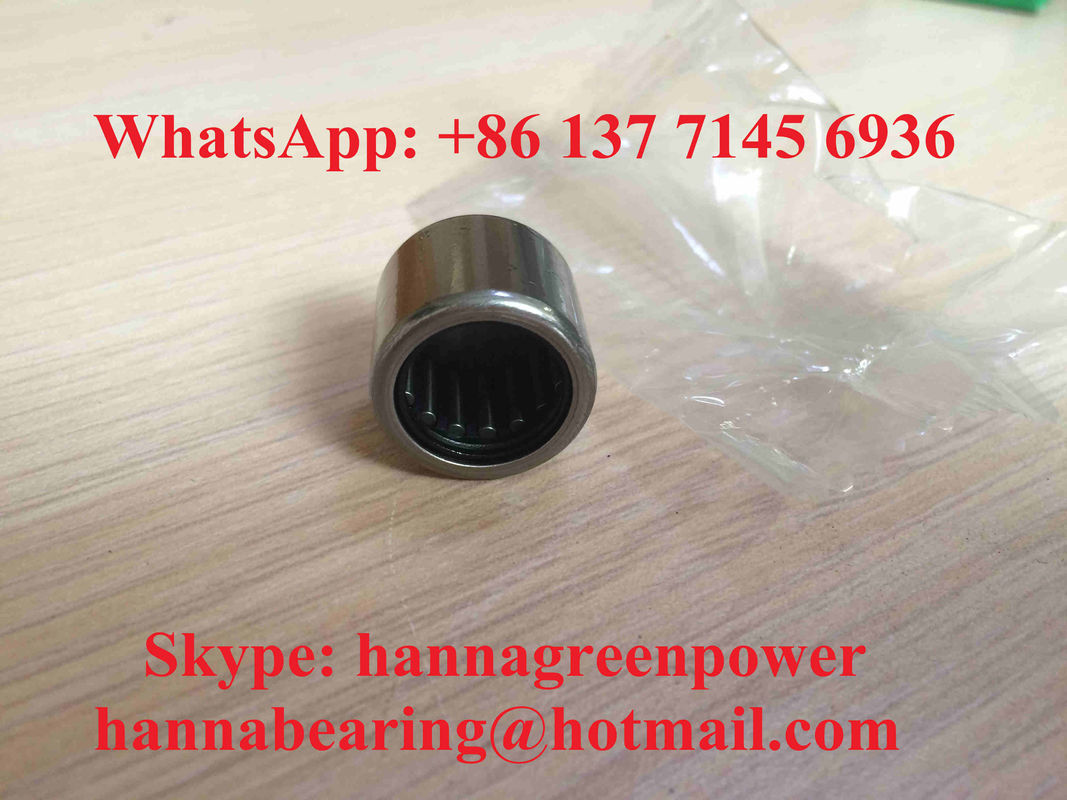

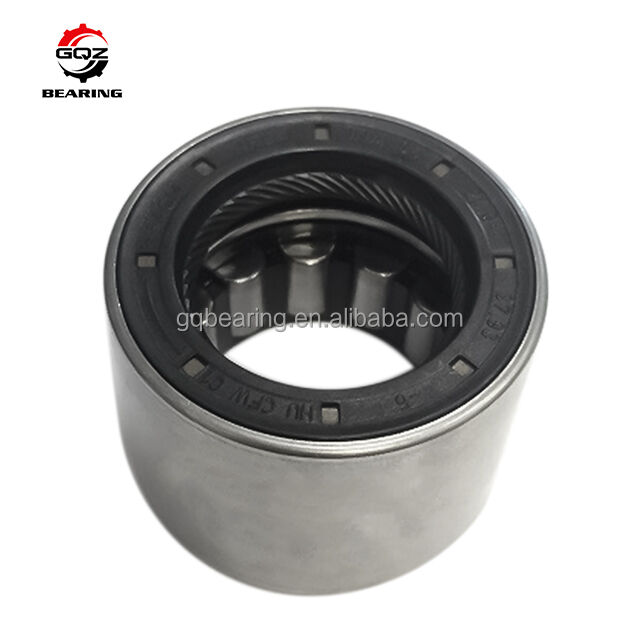

BK1015 BK1015-RS BK101415 Rodillo de aguja con vaso tirado de extremo cerrado

1.Visión general del producto

BK1015, BK1015-RS y BK101415 son rodamientos métricos de rodillos de aguja de copa de una sola fila de extremo cerrado sin anillo interior, tamaño de núcleo unificado Fw = 10 mm diámetro interior del conjunto de rodillos, diámetro exterior D = 14 mm,ancho total C=15 mmLa serie BK adopta una copa exterior de acero estampada de una sola pieza integrada con tapa inferior cerrada,que realiza el límite axial automático en las carcasas de orificios ciegos, eliminando los anillos adicionales, los hombros del eje y las partes de la cubierta de extremo para simplificar el proceso de montaje.

• BK1015: Tipo de extremo abierto estándar de 15 mm de ancho, sin sellado de goma, excelente disipación de calor para entornos de taller interiores limpios y secos;
• BK1015-RS: sello de goma RS NBR de una sola boca de 15 mm de ancho en el lado abierto, que bloquea eficazmente el polvo fino, el fluido de corte y la humedad ligera en las escenas de producción ligeramente contaminadas;
• BK101415: diseño de rodillo de aguja densa de 15 mm de espesor completo, sin hueco abierto, área de contacto más grande para mejorar la capacidad de carga radial dinámica y estática para condiciones de trabajo de carga de choque pesada.

Equipado con una jaula de acero delgada estampada para separar uniformemente los rodillos de agujas densos, logrando una capacidad de soporte radial ultra alta bajo una sección radial ultra estrecha.La superficie del eje de la instalación correspondiente debe ser apagada y el espejo superfinished para servir como la vía de carrera interiorEsta serie sólo soporta carga radial pura, ampliamente aplicada a cajas de cambios en miniatura, herramientas eléctricas de mano, rodillos de tensión textiles, componentes de deslizamiento de orificios ciegos de automatización,válvulas hidráulicas pequeñas y conjuntos de posicionamiento de extremos de eje de maquinaria agrícola ligera con estrictas limitaciones de espacio radial.

Obtenga una cotización en 24 horas para su proyecto

2Especificaciones técnicas

Parámetros de las normas básicas unificadas

• Fw (diámetro interior del conjunto de agujas): 10 mm
• Diámetro exterior D: 14 mm
• Ancho total C: 15 mm
• Estructura: rodamiento de agujas de copa de extremo cerrado de una sola fila, sin anillo interior, retenedor de rodillos de acero estampado
• Material: rodillos de tazas y agujas tirados de acero con alto contenido de cromo de carbono GCr15
• Acceso radial estándar: Acceso radial normal NC
• Velocidad de rotación límite de grasa de referencia: 19000 r/min
• Velocidad de rotación limitada por lubricación con aceite: 24300 r/min
• Dureza del eje de ajuste requerida: HRC60 ∼64 con superfinación de espejo
• Se aplicará el procedimiento de ensayo de la norma de la ETI en el caso de los vehículos de motor.

BK1015

• Sellado: tapa inferior única cerrada, extremo opuesto abierto sin sellado
• Carga dinámica Cr: 6800 N
• Correa de carga estática: 8800 N
• El límite de carga por fatiga Pu: 1230 N
• Peso neto: 0,0062 kg

BK1015-RS: las condiciones de los productos

• Sellado: tapa inferior cerrada + sello de goma de contacto RS único en el lado abierto
• Carga dinámica Cr: 6550 N
• Las medidas de seguridad se aplicarán en el caso de los vehículos de las categorías M1 y M2.
• El límite de carga por fatiga Pu: 1180 N
• Peso neto: 0,0065 kg

BK101415

• Sellado: estructura de copa cerrada de rodillo engrosado totalmente cerrada sin puerto abierto
• Carga dinámica Cr: 7620 N
• Correa de carga estática: 9750 N
• El límite de carga por fatiga Pu: 1350 N
• Peso neto: 0,0069 kg

Los dibujos dimensionales completos y los datos de carga técnica completos de los tres modelos están disponibles a petición del cliente.

3Ventajas clave

1. Diseño integrado de autoposicionamiento de tapa cerrada, instalado directamente en la carcasa de orificio ciego sin accesorios adicionales de fijación axial, lo que reduce en gran medida el número de piezas y el costo de mano de obra de montaje
2. Sección transversal radial ultra delgada minimiza el espacio ocupado por el equipo radial, que combina perfectamente con las demandas de diseño estructural de transmisión compacta miniaturizada
3. Tres variantes estructurales opcionales (abierto / RS único sellado / grueso de carga pesada) cubren todas las condiciones de trabajo comunes: limpio seco, húmedo polvoriento y entornos de carga de choque alternativo pesado
4. Disposición de rodillos de aguja densa proporciona una excelente rigidez radial y capacidad de carga, funcionamiento estable continuo a velocidad media bajo frecuentes cargas de impacto de inicio-parada
5. La jaula de acero estampado ligero garantiza una guía uniforme del rodillo, bajas pérdidas de fricción y una disipación de calor eficiente para el funcionamiento continuo del equipo con ciclos largos
6. Las opciones personalizables incluyen sellos compuestos 2RS de dos lados, espacio radial C3 ampliado, taza tirada de acero inoxidable anti-herrumbre, marcado con láser OEM y relleno de grasa resistente al desgaste a altas temperaturas

Simplificar eficazmente los procedimientos de mecanizado de la carcasa del agujero ciego y extender la vida útil de los conjuntos de transmisión compactos de extremo de eje

4.Aplicaciones

Este conjunto de rodamientos de rodillos con agujas de extremo cerrado de múltiples especificaciones BK1015 / BK1015-RS / BK101415 está ampliamente adaptado para los siguientes equipos industriales ligeros y medianos compactos:

• Cajas de engranajes de reducción en miniatura, conjuntos de soporte de extremo del eje de orificio ciego de la caja de transmisión pequeña
• Herramientas eléctricas de mano, mini maquinarias para jardines y piezas móviles giratorias agrícolas ligeras
• Telares para tejido textil, equipos de impresión de pequeño tamaño con rodillos deslizantes de tensión
• Mecanismos de deslizamiento lineal en miniatura y componentes de posicionamiento del eje de levas
• Válvulas de control hidráulicas pequeñas, micro bombas de agua, conjuntos giratorios deslizantes ligeros
• Partes de repuesto para el mercado de repuestos para equipos de rodamientos de rodillos de agujas de taza de diámetro interno cerrado de 10 mm

Solución ideal para soportes de alta carga radial de múltiples opciones para equipos de transmisión industriales de orificio ciego con espacio de instalación limitado

5.Por qué elegir GQZ rodamiento

• 25 años de experiencia profesional en la fabricación de rodamientos de rodillos de agujas de taza con extremo cerrado de la serie BK
• Tres modelos totalmente intercambiables por dimensiones con rodamientos de la serie BK10 de la norma internacional, tolerancia dimensional consistente e indicadores de rendimiento de carga
• Servicio personalizado completo de OEM y ODM que admite sellado de doble cara, carcasa de acero inoxidable y personalización de espacio libre especial
• Inspección estricta de todo el proceso: ensayo de dureza de la materia prima, precisión de estampado de la copa tirada, estanqueidad del sello y ensayo del ciclo de fatiga por carga dinámica antes de la entrega
• Equipo de ingeniería de rodamientos profesionales proporciona tolerancia de la carcasa del agujero ciego y la coincidencia de la dureza del eje guía de instalación dentro de las 24 horas
• Líneas de montaje estables para la producción en masa a gran escala con precio mayorista preferencial para los fabricantes de maquinaria a largo plazo

Nos enfocamos en un rendimiento fiable de auto-posicionamiento axial, larga vida útil y cooperación estable a largo plazo con compradores industriales globales

6Control de calidad

• Inspección de la composición química de las materias primas y de la dureza superficial del acero con rodamientos cromados GCr15
• Procesamiento de elaboración de dibujo profundo, recorte y moldeado de precisión para la copa extraída externa de extremo cerrado integrada
• Proceso de tratamiento térmico a temperatura constante para estabilizar la tensión interna del metal y mejorar la resistencia al desgaste de la superficie
• Pruebas de rendimiento completas: uniformidad del espacio libre radial, consistencia de la disposición del rodillo de la aguja, capacidad de carga dinámica/estática y durabilidad del sello RS a prueba de polvo
• Inspección uniforme del conjunto de rodillos y reinspección por separado de las dimensiones y la apariencia de cada modelo antes del embalaje y envío antirruda

Cada lote de rodamientos pasa el ensayo de durabilidad del ciclo recíproco de muestreo completo para garantizar un funcionamiento estable de carga radial pesada en carcasas de orificios ciegos

7. Obtenga una cita ahora

Si necesita rodamientos de alta calidad de tipo abierto BK1015, BK1015-RS aislados y BK101415 engrosados para carga pesada con extremo cerrado, rodamientos de rodillos de aguja de copa para cajas de cambios en miniatura y equipos de herramientas eléctricas,Envía tu consulta directamente a nosotros.

Recibirá servicios de apoyo profesional completos después de enviar su consulta:

• Respuesta rápida de cotización oficial de la fábrica dentro de las 24 horas
• Tolerancia de la carcasa del agujero ciego uno contra uno y parámetro de dureza del eje de coincidencia de coincidencia por ingenieros de rodamientos profesionales
• Sugiestas de soluciones de rodamientos personalizadas, incluidas las variantes selladas con doble RS y las opciones de tazas tiradas anti-herrumbre de acero inoxidable
• Precio al por mayor competitivo de los pedidos combinados a granel de tres modelos mezclados

Envíe la cantidad de compra requerida de cada modelo y entorno operativo del equipo para obtener una cotización formal detallada

8. FAQ

Pregunta 1:¿Qué significa el sufijo RS en BK1015-RS?
A1: ¿Qué es esto?RS se refiere a un sello de goma de contacto NBR de una sola boca instalado en el extremo abierto del cojinete de extremo cerrado, utilizado para bloquear el polvo, el refrigerante y la humedad ligera.

Pregunta 2:¿Cuál es la principal diferencia entre BK1015 y BK101415?
A2: ¿Qué es esto?Las dimensiones unificadas de Fw y del diámetro exterior son consistentes; BK101415 adopta un diseño de rodillo de aguja denso y espeso, que mejora en gran medida la capacidad de carga radial dinámica y estática,adecuado para condiciones de trabajo de impacto de carga pesada.

Pregunta 3:¿Pueden funcionar los rodamientos de la serie BK sin eje de tierra endurecido?
A3: ¿Qué es eso?No se recomienda. La superficie de contacto del eje de ajuste debe alcanzar la dureza de extinción HRC60 ∼64 con superfinishing de espejo para servir como la vía de corrimiento interior y evitar el fallo de abrasión rápida del rodamiento.
