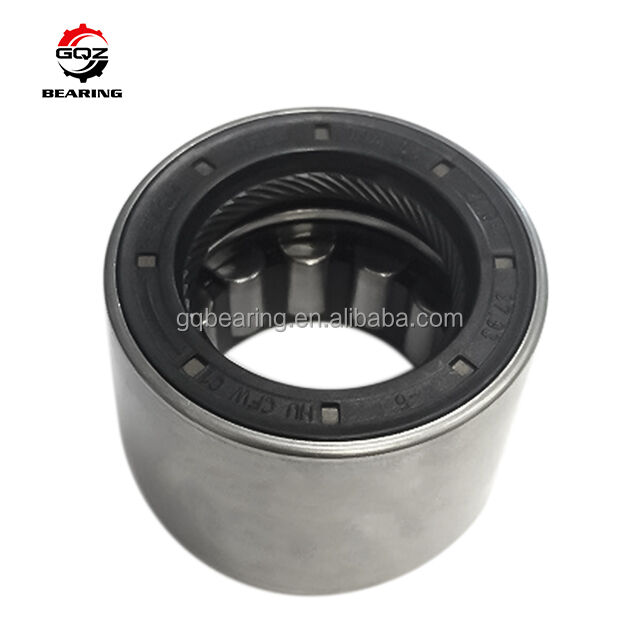

BK0306-TV BK 0306-TN Rodamiento de rodillo de aguja 3x6.5x6mm P5 P4 P6

1. Resumen del producto

Los BK0306-TV y BK0306-TN son rodamientos de agujas métricos de una sola fila, de copa embutida, de extremo cerrado, ultracompactos, sin anillo interior, con diámetro interior del conjunto de rodillos Fw=3 mm, diámetro exterior D=6,5 mm y ancho total C=6 mm, según dimensiones límite unificadas. La serie BK adopta una copa exterior de acero estampada de una sola pieza con tapa de fondo cerrada y maciza, que permite la limitación axial automática dentro de las carcasas de agujero ciego, eliminando anillos de retención adicionales, hombros de eje y tapas de extremo para simplificar el ensamblaje de microequipos.

• BK0306-TV: Jaula estándar de plástico PA66 reforzado con fibra de vidrio, rendimiento estable a alta velocidad, buena resistencia al calor para transmisiones miniatura silenciosas y continuas;
• BK0306-TN: Jaula optimizada de nylon PA66 con posicionamiento de rodillos mejorado, fricción ultrabaja, menor ruido de funcionamiento, ideal para dispositivos de microaccionamiento de precisión con requisitos estrictos de ruido.

La disposición densa de rodillos de agujas proporciona una capacidad de carga radial fiable bajo una sección transversal radial ultradelgada. La superficie del eje correspondiente debe ser templada a HRC60–64 y superacabada como espejo para servir como pista de rodadura interior. Esta serie solo soporta carga radial pura, ampliamente utilizada en microcajas reductoras, herramientas eléctricas manuales diminutas, equipos de oficina en miniatura, rodillos de microtensión textil, componentes deslizantes de microautomatización y ensamblajes de transmisión de modelos ligeros con limitaciones de espacio radial extremas.

Obtenga un presupuesto en 24 horas para su proyecto

2. Especificaciones técnicas

Parámetros base estándar unificados

Fw (Diámetro interior del conjunto de agujas): 3 mm
Diámetro exterior D: 6,5 mm
Ancho total C: 6 mm
Estructura: Rodamiento de agujas de copa embutida de extremo cerrado de una sola fila, sin anillo interior
Material de la copa exterior: Acero para rodamientos de cromo y alto carbono GCr15
Holgura radial estándar: Holgura normal CN
Chaveta mínima r: 0,3 mm
Dureza requerida del eje correspondiente: HRC60–64 superacabado espejo

BK0306-TV

Tipo de jaula: Jaula de plástico PA66 TV estándar reforzada con fibra de vidrio
Carga dinámica Cr: 1230 N
Carga estática Cor: 840 N
Límite de carga de fatiga Pu: 85 N
Velocidad límite de referencia con grasa: 33000 r/min
Velocidad límite de lubricación con aceite: 50000 r/min
Peso neto: 0,0009 kg

BK0306-TN

Tipo de jaula: Jaula de plástico PA66 optimizada reforzada con fibra de vidrio TN
Carga dinámica Cr: 1230 N
Carga estática Cor: 880 N
Límite de carga de fatiga Pu: 88 N
Velocidad límite de referencia con grasa: 24000 r/min
Velocidad límite de lubricación con aceite: 26000 r/min
Peso neto: 0,0010 kg
Se dispone de dibujos dimensionales completos y datos técnicos de carga completos de los dos modelos bajo petición del cliente.

3. Ventajas clave

1. Diseño autocentrante con tapa de fondo cerrada integrada, presionado directamente en la carcasa de agujero ciego sin piezas de fijación axial adicionales, lo que reduce el número de piezas del microequipo y el coste de mano de obra de ensamblaje
2. La sección transversal radial ultradelgada y ultracompacta reduce en gran medida el espacio ocupado radialmente por el equipo, lo que se adapta perfectamente a las demandas de diseño estructural de transmisiones compactas en miniatura
3. Dos opciones de jaula de plástico PA66 (TV / TN) satisfacen diferentes demandas de trabajo: TV para operación a ultra alta velocidad; TN para transmisión de precisión de ultra baja fricción y ultra silenciosa
4. La disposición compacta y densa de agujas proporciona rigidez radial y capacidad de carga estables, operación fiable continua a baja y media velocidad recíproca
5. La jaula de nylon reforzado con fibra reduce eficazmente la fricción de rodadura, suprime el ruido anormal y evita la deformación de la jaula en operaciones de ciclo largo
6. Las opciones personalizables incluyen sello de polvo de goma RS individual, holgura radial ampliada C3, copa embutida de acero inoxidable antioxidante, marcado láser OEM y llenado de lubricante especial a baja temperatura

Simplifica eficazmente los procesos de mecanizado de carcasas de agujero ciego en miniatura y prolonga la vida útil de los ensamblajes de transmisión de extremo de eje en miniatura

4. Aplicaciones

Este conjunto de rodamientos de agujas de copa embutida de extremo cerrado ultracompacto BK0306-TV / BK0306-TN se adapta ampliamente a los siguientes equipos industriales y civiles de micro carga ligera:

• Microcajas reductoras en miniatura, ensamblajes de soporte de extremo de eje de agujero ciego de cajas de transmisión diminutas
• Herramientas eléctricas manuales en miniatura, piezas móviles rotativas de micro maquinaria eléctrica de jardín pequeña
• Equipos de oficina de precisión diminutos, unidades de rodillos deslizantes de microtelar textil
• Mecanismos deslizantes lineales en miniatura de automatización y componentes de posicionamiento de eje de leva en miniatura
• Juguetes de modelos ligeros, ensamblajes deslizantes rotativos ligeros de electrodomésticos pequeños
• Piezas de repuesto de posventa para equipos de rodamientos de agujas de copa embutida de extremo cerrado de micro con diámetro interior de 3 mm

Solución de rodamiento compacto de alta velocidad de doble opción ideal para equipos de transmisión en miniatura de extremo de eje de agujero ciego

5. ¿Por qué elegir GQZ Bearing?

• 25 años de experiencia profesional en la fabricación de rodamientos de agujas de copa embutida de extremo cerrado de micro serie BK
• Dos modelos totalmente intercambiables dimensionalmente con rodamientos de la serie BK0306 estándar internacional, tolerancia dimensional de copa exterior consistente
• Servicio personalizado completo OEM y ODM que admite sellado RS, carcasa de acero inoxidable y personalización de holgura especial
• Inspección estricta en todo el proceso: prueba de dureza de la materia prima, precisión de conformado por embutición profunda, estanqueidad del ensamblaje de la jaula de plástico y prueba de durabilidad de ciclo a alta velocidad antes de la entrega
• El equipo profesional de ingeniería de rodamientos proporciona orientación sobre la tolerancia de la carcasa de agujero ciego en miniatura y la dureza del eje correspondiente dentro de las 24 horas
• Líneas de ensamblaje de producción en masa estables con precio preferencial de venta al por mayor a granel para fabricantes de equipos en miniatura a largo plazo

Nos centramos en un rendimiento de posicionamiento axial estable, bajo ruido y larga vida útil, construyendo una cooperación a largo plazo de beneficio mutuo con compradores industriales globales

6. Control de calidad

• Inspección de la composición química y la dureza superficial de la materia prima de acero para rodamientos de cromo GCr15
• Embutición profunda de precisión, recorte y conformado de la copa exterior embutida de extremo cerrado integrada
• Proceso de tratamiento térmico a temperatura constante para estabilizar el estrés interno de la copa exterior y mejorar la resistencia al desgaste de la superficie
• Pruebas de rendimiento específicas y separadas para dos versiones: resistencia a alta temperatura de la jaula TV, rendimiento de baja fricción y bajo ruido de la jaula TN, uniformidad de la holgura radial
• Inspección uniforme del conjunto de rodillos de agujas y reinspección dimensional y de apariencia separada para cada modelo antes del embalaje antioxidante y el envío

Cada lote de rodamientos pasa una prueba de durabilidad de ciclo recíproco de muestreo completo para garantizar una operación de carga radial estable en carcasas de agujero ciego en miniatura

7. Obtenga un presupuesto ahora

Si necesita rodamientos de agujas de copa embutida de extremo cerrado de micro serie BK0306-TV con jaula estándar de PA66 y BK0306-TN con jaula de nylon optimizada de bajo ruido para microcajas reductoras y equipos de herramientas eléctricas en miniatura, envíenos su consulta directamente.
Recibirá servicios de soporte profesional completos después de enviar su consulta:

• Respuesta rápida de cotización oficial de fábrica en 24 horas
• Orientación uno a uno sobre la tolerancia de la carcasa de agujero ciego en miniatura y los parámetros del eje correspondiente por parte de ingenieros de rodamientos profesionales
• Sugerencias de soluciones de rodamientos personalizadas que incluyen variantes selladas RS y opciones de copa embutida antioxidante de acero inoxidable
• Precio competitivo de venta al por mayor a granel directo de fábrica para pedidos combinados a granel de dos modelos

Envíe la cantidad de compra requerida de cada modelo y el entorno operativo del equipo para obtener una cotización formal detallada

8. Preguntas frecuentes

P1: ¿Qué significan los sufijos TV y TN?
R1: TV = jaula estándar de plástico PA66 reforzado con fibra de vidrio para operación a ultra alta velocidad; TN = jaula optimizada de nylon PA66 con menor fricción y rendimiento de funcionamiento más silencioso.
P2: ¿Cuál es la diferencia principal entre BK0306-TV y BK0306-TN?
R2: Las dimensiones generales son totalmente consistentes; la versión TV soporta una velocidad de rotación límite mayor; la versión TN presenta una guía de rodillos optimizada para un menor ruido y una clasificación de carga estática ligeramente mejorada.
P3: ¿Pueden los rodamientos de la serie BK funcionar sin un eje endurecido y rectificado?
R3: No se recomienda. La superficie de contacto del eje correspondiente debe alcanzar una dureza de temple HRC60–64 con superacabado espejo para actuar como pista de rodadura interior y evitar fallos por abrasión rápida del rodamiento.
