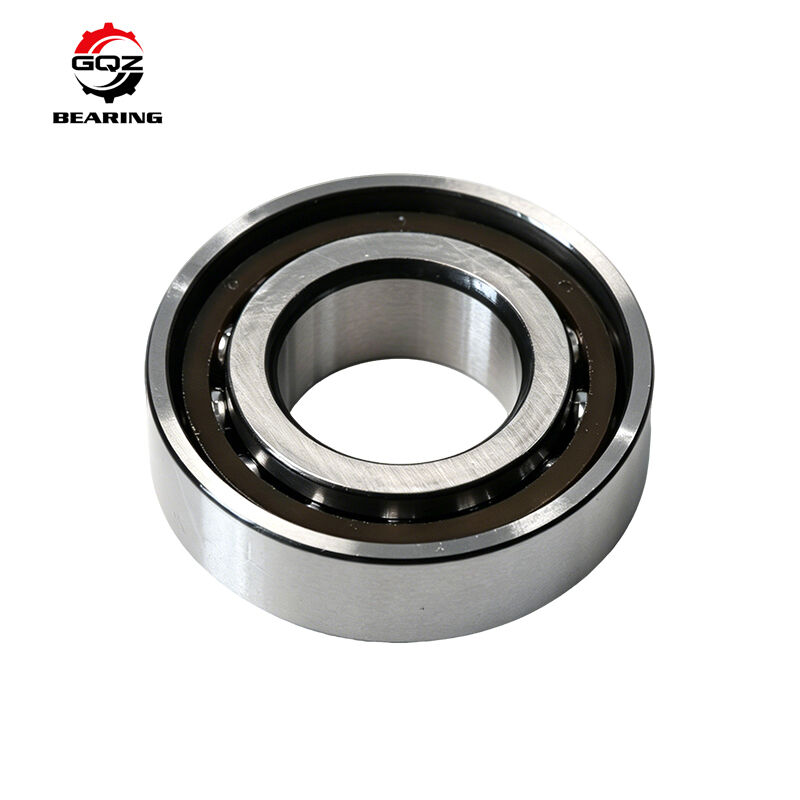

GQZ S7204CD/HC Cerámica híbrida de una sola fila con rodamiento de bola de contacto angular de 20×47×14 mm con ángulo de contacto de 15° tipo abierto

El S7204CD/HC es un rodamiento de bolas de contacto angular de una hilera de súper precisión.

• S: Diseño universalmente acoplable
• CD: Ángulo de contacto de 15°, geometría interna D de alta capacidad
• HC: Construcción híbrida, anillos interiores y exteriores de acero + elementos rodantes cerámicos de nitruro de silicio con capacidad de aislamiento eléctrico

La estructura abierta admite lubricación por aceite circulante. Soporta carga radial combinada y carga axial unidireccional. Los rodamientos individuales se pueden montar espalda con espalda (DB), cara a cara (DF) o en tándem (DT) para soportar cargas axiales bidireccionales. Las bolas cerámicas reducen la fuerza centrífuga a alta velocidad de rotación, restringen la erosión eléctrica y disminuyen la temperatura de funcionamiento. Ampliamente adoptado en husillos de CNC de alta velocidad, servomotores de conversión de frecuencia, soportes de husillos de bolas y equipos rotativos de alta precisión vulnerables a daños por corrientes parásitas.

Se enviará una cotización formal dentro de las 24 horas posteriores a su consulta.

Modelo

S7204CD/HC

Dimensiones

d20 mm, D47 mm, B14 mm

Chaflán mínimo r

1 mm

Peso neto

aprox. 0.092 kg

Estructura

Rodamiento de bolas de contacto angular de una hilera

Ángulo de contacto

15°

Material

Anillo interior/exterior: acero para rodamientos GCr15; elemento rodante: bolas cerámicas de Si₃N₄; jaula de resina fenólica mecanizada

Forma de la estructura

Tipo abierto sin sellos

Carga dinámica básica Cr

11900 N

Carga estática básica C0r

5850 N

Velocidad límite (lubricación con aceite)

48000 rpm

Información adicional

Dibujos dimensionales completos y datos de carga disponibles bajo petición.

1. Los elementos rodantes cerámicos híbridos HC logran un rendimiento de aislamiento, evitando eficazmente la corrosión por picaduras eléctricas del rodamiento
2. La estructura CD de alta capacidad de 15° equilibra el rendimiento a alta velocidad y la capacidad de carga
3. El diseño universalmente acoplable S, flexible para varios modos de instalación en pares dúplex en el sitio
4. Las bolas cerámicas de baja densidad reducen la carga centrífuga, logrando una velocidad límite mayor que los rodamientos totalmente de acero
5. El diseño abierto se adapta a la lubricación continua por aceite circulante para un funcionamiento de precisión a alta velocidad a largo plazo
6. Personalizable: grado de precisión P4/P5, múltiples clases de precarga, marcado láser OEM, grasa dedicada de alta velocidad

• Husillos principales de centros de mecanizado verticales y horizontales de alta velocidad
• Ejes rotativos de servomotores y generadores de frecuencia variable
• Conjuntos de soporte de extremo fijo de husillos de bolas de precisión
• Maquinaria de rectificado de alta velocidad y unidades de transmisión de precisión de automatización
• Equipos rotativos expuestos a riesgo de corriente parásita y corrosión eléctrica

25 años como fabricante profesional de rodamientos, productos exportados a nivel mundial.

Inspección estricta de la redondez y la calidad de la superficie de las bolas cerámicas.

Superacabado de pista de rodadura de ultraprecisión para cumplir con los requisitos de alta precisión.

Soporte técnico 24 horas para la disposición de acoplamiento y la selección de precarga.

Amplio stock para distribuidores de maquinaria.

Dimensiones precisas y rendimiento de servicio estable.

Inspección de dureza de temple y revenido del anillo GCr15

Clasificación dimensional y detección de defectos superficiales de bolas cerámicas de nitruro de silicio

Superacabado de precisión para superficies de pista de rodadura

Pruebas de ángulo de contacto, juego interno y vibración rotacional

Si necesita rodamientos de bolas de contacto angular cerámicos híbridos S7204CD/HC:

Envíe su consulta para obtener los siguientes soportes:

• Cotización rápida en 24 horas
• Consulta de solución de conjunto acoplado DB/DF
• Selección opcional de grado de precisión y precarga
• Precio competitivo directo de fábrica
• Póngase en contacto con nuestro equipo de ventas para obtener hojas de datos completas y una oferta formal.
