Transportes angulares angulares axiales 160TAC20D+L del contacto del eje 160x240x96 milímetro del CNC de los rodamientos 160TAC20D+L del contacto de NSK
El rodamiento de bolitas angular del empuje del contacto de la dirección doble es transportes especialmente diseñados de la alta precisión para los ejes principales de máquinas-herramientas.
Sistema de numeración angular axial del eje del CNC de los rodamientos 160TAC20D+L del contacto de NSK.
NSK que lleva los transportes 160TAC20D+L para el diseño del eje del motor:
NSK que lleva los transportes 160TAC20D+L para la especificación del eje del motor:
Nombre de la materia | Rodamiento de bolitas angular del contacto de la doble-dirección de NSK |
Modelo del transporte | 160TAC20D+L |
Especificación del transporte | transporte de 160*240*96 milímetro |
Peso /KG | 13 KILOGRAMOS |
Serie del transporte | Serie de TAC |
Anillo Materical | Acerocromo |
Norma de calidad | ISO9001: 2008 |
Precisión del transporte | P5, P4 |
Jaula | Latón |
Servicio | Oferta del servicio del OEM |

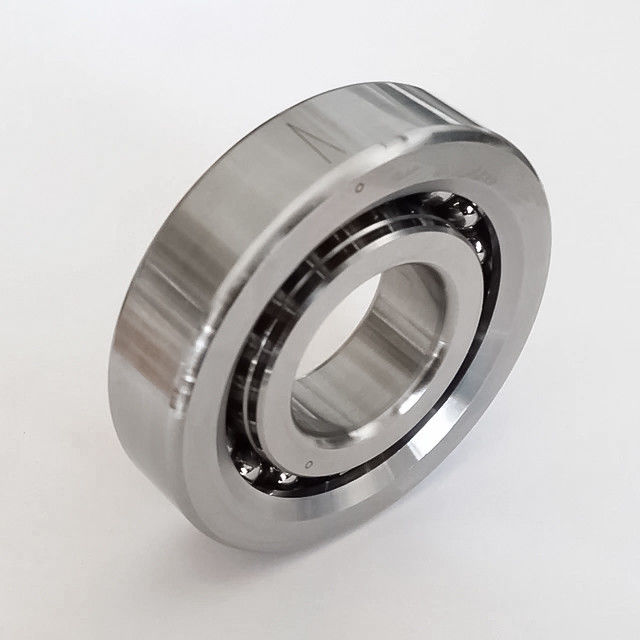

Rodamientos angulares axiales 160TAC20D+L del contacto
Número del transporte: 160TAC20D+L
Tamaño (milímetro): 160x240x96
Marca: NSK
Diámetro de diámetro interior (milímetro): 160
Diámetro externo (milímetro): 240
Anchura (milímetro): 96
Dimensiones y especificación del transporte en catálogo de la marca:
d - 160 milímetros
D - 240 milímetros
T - 96 milímetros
C - 48 milímetros
Ángulo (α) - ° 60
r Min. - 2,1 milímetros
r1 Min. - 1,1 milímetros
DA - 228 milímetros
máximo del ra - 2 milímetros
máximo del rb - 1 milímetro
DA - 191 milímetros
Peso - 13 kilogramos
Grado dinámico básico de la carga (c) - kN 185
Grado básico de la carga estática (C0) - kN 680
Velocidad de la lubricación (de la grasa) - 2 300 r/min
Velocidad de la lubricación (del aceite) - 2 500 r/min
Serie angular axial del modelo del eje del CNC Spindleotor de los rodamientos 160TAC20D+L del contacto de NSK:
Serie angular del rodamiento de bolitas del contacto de la ALTA PRECISIÓN de NSK:
15TAC47BSUC10PN7B, 17TAC47BSUC10PN7B, 20TAC47BSUC10PN7B, 25TAC62BSUC10PN7B, 30TAC62BSUC10PN7B
30TAC72BSUC10PN7B, 35TAC72BSUC10PN7B, 40TAC72BSUC10PN7B, 40TAC90BSUC10PN7B, 45TAC75BSUC10PN7B
45TAC100BSUC10PN7B, 50TAC100BSUC10PN7B, 50TAC120BSUC10PN7B, 60TAC120BSUC10PN7B, 55TAC100BSUC10PN7B
Modelo no. | d (milímetro) | D (milímetro) | T (milímetro) | C (milímetro) | Peso (kilogramo) |
35TAC20X+L | 35 | 62 | 34 | 17 | 0,358 |
40TAC20X+L | 40 | 68 | 36 | 18 | 0,435 |
45TAC20X+L | 45 | 75 | 38 | 19 | 0,549 |
50TAC20X+L | 50 | 80 | 38 | 19 | 0,59 |
55TAC20X+L | 55 | 90 | 44 | 22 | 0,898 |
60TAC20X+L | 60 | 95 | 44 | 22 | 0,963 |
65TAC20X+L | 65 | 100 | 44 | 22 | 1,03 |
70TAC20X+L | 70 | 110 | 48 | 24 | 1,41 |
75TAC20X+L | 75 | 115 | 48 | 24 | 1,49 |
80TAC20X+L | 80 | 125 | 54 | 27 | 2,02 |
85TAC20X+L | 85 | 130 | 54 | 27 | 2,12 |
90TAC20X+L | 90 | 140 | 60 | 30 | 2,83 |
95TAC20X+L | 95 | 145 | 60 | 30 | 2,93 |
100TAC29X+L | 100 | 140 | 48 | 24 | 1,87 |
100TAC20X+L | 100 | 150 | 60 | 30 | 3,08 |
105TAC29X+L | 105 | 145 | 48 | 24 | 1,96 |
105TAC20X+L | 105 | 160 | 66 | 33 | 3,94 |
110TAC29X+L | 110 | 150 | 48 | 24 |
2,04 |
