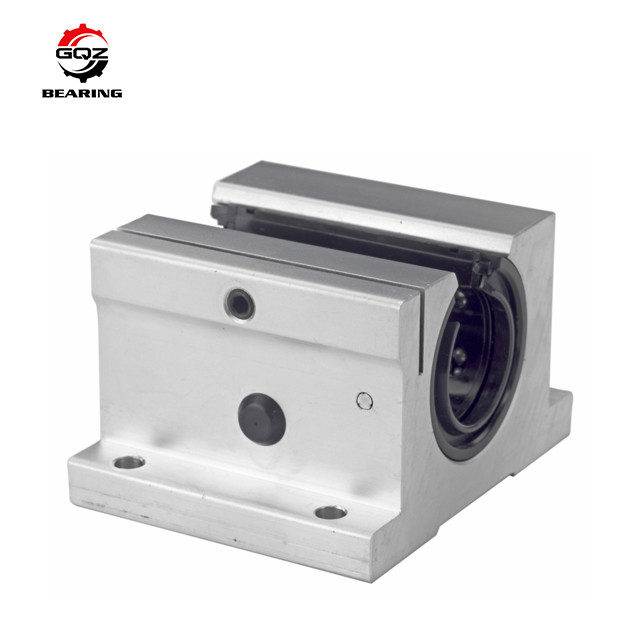

unidades lineares de la diapositiva del movimiento linear del bloque SBR20UU de la aleación de Alumunum del diámetro del eje de 20m m
1. Especificación:
El carril de guía linear cilíndrico de SBR/TBR se compone de una ayuda de carril, de un eje (carril), y del número de bloques. Se proporcionan como unidad o como componentes respectivos también. Todos los componentes se estandardizan para ser completamente permutables.
Carril de la ayuda (SBS/TBS)
El carril de la ayuda proporciona rigidez y tiesura máximas al eje en el movimiento entero, y asegura el funcionamiento de la unidad.
Caso (SBR/TBR)
Eficaz para la alta carga o el uso largo del movimiento con rigidez máxima y el movimiento excelente conjuntamente con el tipo abierto buje linear. Por otra parte, la carga puede ser aplicada en la serie de SBR/TBR/SMD para el funcionamiento de la alta precisión.
Unidad del carril de la ayuda (SBR-S/TBR-S)
El tipo de SBR-S y de TBR-S es unidades óptimas de la guía para la alta precisión y sistema de desplazamiento libre de la desviación con rigidez lisa del movimiento y del máximo, y menos coste y tiempo.
2. Característica:
(1) buena calidad
(2) precio competitivo
(3) entrega rápida
(4) garantía de calidad a largo plazo
3. Llevar la imagen:
4. También proveemos después de transportes de SBR:
Modelo | Dimensión (milímetro) | Resbale el arbusto | |||||||||||
h | E | W | L | F | H1 | θ | B | C | S | L1 | T | no. | |
SBR10UU | 15 | 18 | 36 | 32 | 24 | 6 | 80° | 25 | 20 | M5 | 10 | 7 | LM10UUOP |
SBR13UU | 17 | 20 | 40 | 39 | 27,6 | 8,5 | 80° | 28 | 28 | M5 | 10 | 8 | LM13UUOP |
SBR16UU | 20 | 22,5 | 45 | 45 | 33 | 10 | 80° | 32 | 30 | M5 | 12 | 9 | LM16UUOP |
SBR20UU | 23 | 24 | 48 | 50 | 39 | 10 | 60° | 35 | 35 | M6 | 12 | 11 | LM20UUOP |
SBR25UU | 27 | 30 | 60 | 65 | 47 | 11,5 | 50° | 40 | 40 | M6 | 12 | 14 | LM25UUOP |
SBR30UU | 33 | 35 | 70 | 70 | 56 | 14 | 50° | 50 | 50 | M8 | 18 | 15 | LM30UUOP |
SBR35UU | 37 | 40 | 80 | 80 | 63 | 16 | 50° | 55 | 55 | M8 | 18 | 18 | LM35UUOP |
SBR40UU | 42 | 45 | 90 | 90 | 72 | 19 | 50° | 65 | 65 | M10 | 20 | 20 | LM40UUOP |
SBR50UU | 53 | 60 | 120 | 110 | 92 | 23 | 50° | 94 | 80 | M10 | 20 | 25 | LM50UUOP |
SBR16LUU | 20 | 22,5 | 45 | 85 | 33 | 10 | 80° | 32 | 60 | M5 | 12 | 9 | LM16LUUOP |
SBR20LUU | 23 | 24 | 48 | 96 | 39 | 10 | 60° | 35 | 70 | M6 | 12 | 11 | LM20LUUOP |
SBR25LUU | 27 | 30 | 60 | 130 | 47 | 11,5 | 50° | 40 | 100 | M6 | 12 | 14 | LM25LUUOP |
SBR30LUU | 33 | 35 | 70 | 140 | 56 | 14 | 50° | 50 | 110 | M8 | 18 | 15 | LM30LUUOP |
SBR40LUU | 42 | 45 | 90 | 175 | 72 | 19 | 50° | 65 | 180 | M10 | 20 | 20 | LM40LUUOP |
¡Si usted tiene cualquier investigación, éntrenos en contacto con por favor!
