router H7002C-2RZ que lleva de cerámica P4 ABEC-7 HQ1 15*32*9 del eje del CNC 70000r/min
1. Especificación:
| Marca: | El GQZ, el NSK, el THK, el IKO o la otra marca |
| Serie: | Transporte de cerámica de la ruta del eje |
| No. del modelo: | H7002C 2RZ P4 HQ1 |
| Diámetro interior: | 15 (milímetro) |
| Diámetro externo | 32 (milímetro) |
| Grueso: | 9 (milímetro) |
| Característica del transporte: | Sellos de goma en ambos lados |
| Acción | 1552 pedazos en la acción |
2. Característica:
3. Ángulo de contacto del contacto de Anguar:
CA: 25 grados
B: 40 grados
C: 15 grados
A: 30 degress
4. Tipo a juego:
DB: de nuevo a la parte posterior
DF: cara a cara
Despegue: Las series conectan

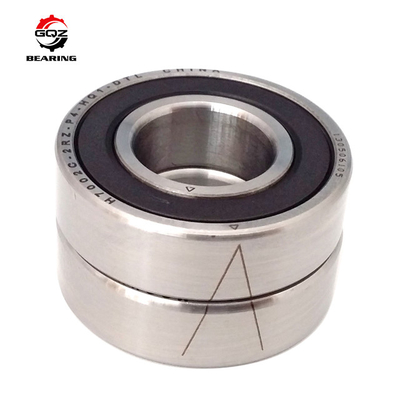

5. Llevar la imagen:
6. También suministramos el rodamiento de bolitas angular de siguiente del contacto de la alta precisión:
|
Llevando no. |
d (milímetro) |
D (milímetro) |
B (milímetro) |
|
H708C-2RZ P4 HQ1 |
8 |
22 |
7 |
|
H709C-2RZ P4 HQ1 |
9 |
24 |
7 |
|
H7000C-2RZ P4 HQ1 |
10 |
26 |
8 |
|
H7001C-2RZ P4 HQ1 |
12 |
28 |
8 |
|
H7002C-2RZ P4 HQ1 |
15 |
32 |
9 |
|
H7003C-2RZ P4 HQ1 |
17 |
35 |
10 |
|
H7004C-2RZ P4 HQ1 |
20 |
42 |
12 |
|
H7005C-2RZ P4 HQ1 |
25 |
47 |
12 |
|
H7006C-2RZ P4 HQ1 |
30 |
55 |
13 |
|
H7007C-2RZ P4 HQ1 |
35 |
62 |
14 |
|
H7008C-2RZ P4 HQ1 |
40 |
68 |
15 |
|
H7009C-2RZ P4 HQ1 |
45 |
75 |
16 |
|
H7010C-2RZ P4 HQ1 |
50 |
80 |
16 |
|
H7011C-2RZ P4 HQ1 |
55 |
90 |
18 |
|
H7012C-2RZ P4 HQ1 |
60 |
95 |
18 |
|
H7013C-2RZ P4 HQ1 |
65 |
100 |
18 |
|
H7014C-2RZ P4 HQ1 |
70 |
110 |
20 |
|
H7015C-2RZ P4 HQ1 |
75 |
115 |
20 |
|
H7016C-2RZ P4 HQ1 |
80 |
125 |
22 |
|
H7017C-2RZ P4 HQ1 |
85 |
130 |
22 |
|
H7018C-2RZ P4 HQ1 |
90 |
140 |
24 |
|
H7019C-2RZ P4 HQ1 |
95 |
145 |
24 |
|
H7020C-2RZ P4 HQ1 |
100 |
150 |
24 |
