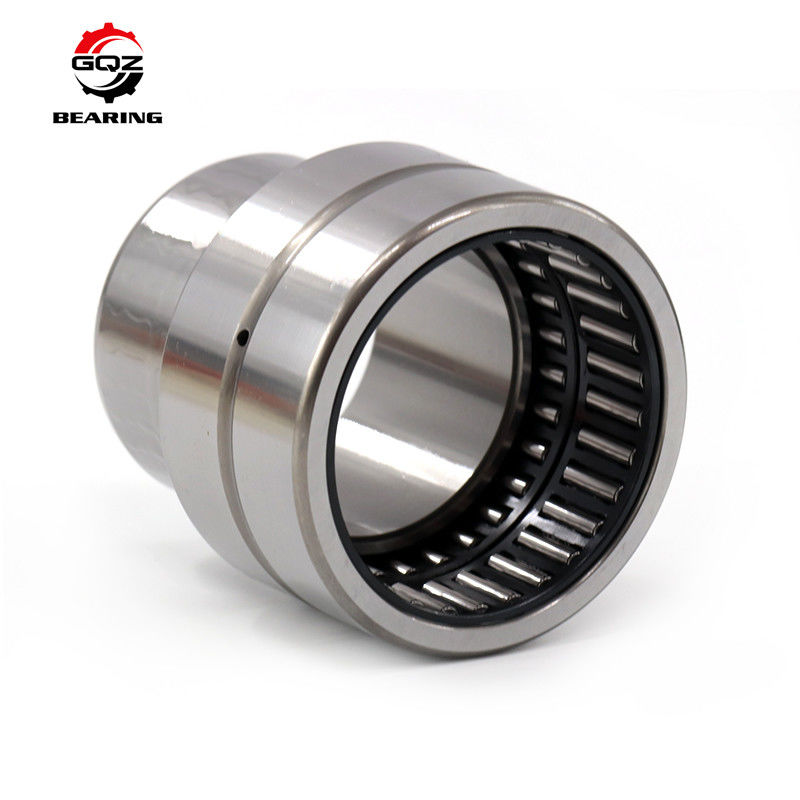

Los rodamientos de rodillos de aguja son los transportes del movimiento rotatorio en los cuales un rodillo acicular fino se incorpora en un elemento del balanceo. Tienen una altura seccionada transversalmente baja y una alta capacidad de carga comparadas con los rodamientos. Siendo pequeños, los rodamientos de rodillos de aguja contribuyen a reducir tamaño total de la máquina, y son así ampliamente utilizados en diversos usos tales como automóviles, motocicletas, prensas, robots industriales y material de construcción.
NO. | NO. | TAMAÑO (MILÍMETROS) | GRADO DE LA CARGA DE BASIC (KN) | VELOCIDAD DE LIMITACIÓN | |||||
con interno | sin interno | d | Fw | D | C | rs/min | C | C0 | r/min |
NA495 | RNA495 | 5 | 7 | 13 | 10 | 0,15 | 2,24 | 2,02 | 27200 |
NA496 | RNA496 | 6 | 8 | 15 | 10 | 0,15 | 3,14 | 2,62 | 25600 |
NA497 | RNA497 | 7 | 9 | 17 | 10 | 0,15 | 2,44 | 2,77 | 24000 |
NA498 | RNA498 | 8 | 10 | 19 | 11 | 0,2 | 4,71 | 3,82 | 22400 |
NA499 | RNA499 | 9 | 12 | 20 | 11 | 0,3 | 5,02 | 4,79 | 20800 |
NA4900 | RNA4900 | 10 | 14 | 22 | 13 | 0,3 | 8,5 | 9,2 | 25000 |
NA4901 | RNA4901 | 12 | 16 | 24 | 13 | 0,3 | 9,4 | 10,9 | 24000 |
NA4902 | RNA4902 | 15 | 20 | 28 | 13 | 0,3 | 10,6 | 13,6 | 22000 |
NA4903 | RNA4903 | 17 | 22 | 30 | 13 | 0,3 | 11 | 14,6 | 21000 |
NA4904 | RNA4904 | 20 | 25 | 37 | 17 | 0,3 | 21 | 25,5 | 17000 |
NA49/22 | RNA49/22 | 22 | 28 | 39 | 17 | 0,3 | 22,8 | 29,5 | 16000 |
NA4905 | RNA4905 | 25 | 30 | 42 | 17 | 0,3 | 23,6 | 31,5 | 15000 |
NA49/28 | RNA49/28 | 28 | 32 | 45 | 17 | 0,3 | 24,4 | 33,5 | 13000 |
NA4906 | RNA4906 | 30 | 35 | 47 | 17 | 0,3 | 25 | 35,5 | 13000 |
NA49/32 | RNA49/32 | 32 | 40 | 52 | 20 | 0,6 | 30,5 | 47,5 | 12000 |
NA4907 | RNA4907 | 35 | 42 | 55 | 20 | 0,6 | 31,5 | 50 | 11000 |
NA4908 | RNA4908 | 40 | 48 | 62 | 22 | 0,6 | 43 | 67 | 9500 |
NA4909 | RNA4909 | 45 | 52 | 68 | 22 | 0,6 | 45 | 73 | 8500 |
NA4910 | RNA4910 | 50 | 58 | 72 | 22 | 0,6 | 47 | 80 | 8000 |
NA4911 | RNA4911 | 55 | 63 | 80 | 25 | 1 | 58 | 100 | 7500 |
NA4912 | RNA4912 | 60 | 68 | 85 | 25 | 1 | 60 | 108 | 7000 |
NA4913 | RNA4913 | 65 | 72 | 90 | 25 | 1 | 61 | 112 | 6500 |
NA4914 | RNA4914 | 70 | 80 | 100 | 30 | 1 | 84 | 156 | 6000 |
NA4915 | RNA4915 | 75 | 85 | 105 | 30 | 1 | 86 | 162 | 5500 |
NA4916 | RNA4916 | 80 | 90 | 110 | 30 | 1 | 89 | 174 | 5000 |
NA4917 | RNA4917 | 85 | 100 | 120 | 35 | 1,1 | 111 | 237 | 4800 |
NA4918 | RNA4918 | 90 | 105 | 125 | 35 | 1,1 | 114 | 250 | 4300 |
NA4919 | RNA4919 | 95 | 110 | 130 | 35 | 1,1 | 116 | 260 | 4400 |
NA4920 | RNA4920 | 100 | 115 | 140 | 40 | 1,1 | 128 | 270 | 4100 |
NA4922 | RNA4922 | 110 | 125 | 150 | 40 | 1,1 | 132 | 290 | 3800 |
NA4924 | RNA4924 | 120 | 135 | 165 | 45 | 1,1 | 181 | 390 | 3400 |
NA4926 | RNA4926 | 130 | 150 | 180 | 50 | 1,5 | 203 | 470 | 3200 |
NA4928 | RNA4928 | 140 | 160 | 190 | 50 | 1,5 | 209 | 500 | 3000 |
