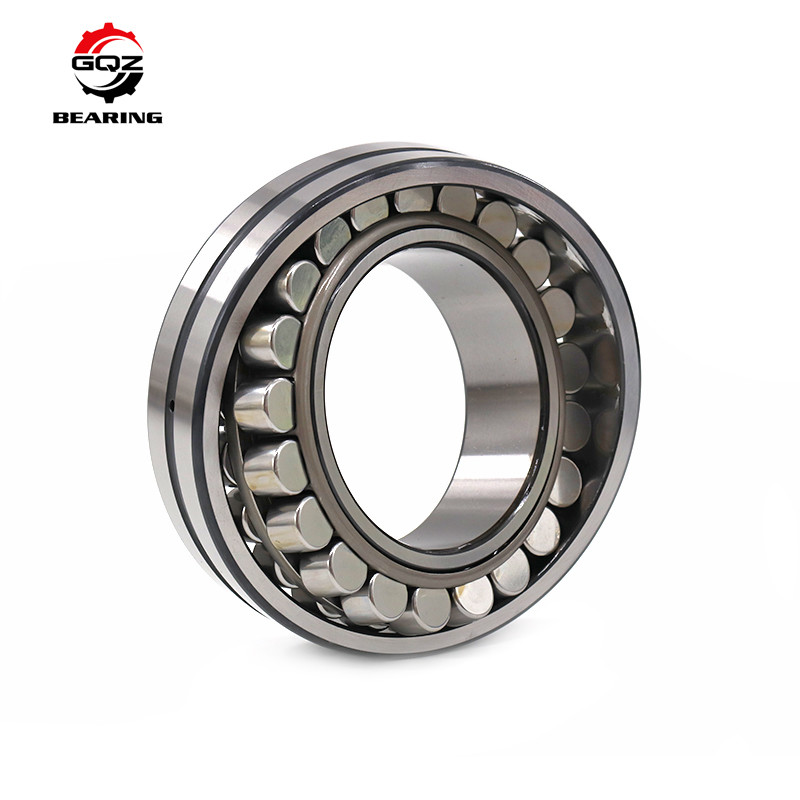

Rodamiento de rodillos esférico de la jaula de cobre amarillo, rodamientos de rodillos de la alta precisión 24020CAKW33C4
Especificaciones:
El llevar | rodamiento de rodillos esférico |
Modelo | 24020CAKW33C4 |
d | 100m m |
D | 150m m |
B | 50m m |
Grado dinámico básico de la carga | 296 KN |
Grado básico de la carga estática | 415 KN |
Límite de carga del cansancio | 45.5KN |
Masa | 3.1KG |
Descripción:
1. Alta precisión
2. De poco ruido
3. Menos vibración
4. Modifiqúese para requisitos particulares
5. Vida de servicio larga
Estructura:
Diseños esféricos de los rodamientos de rodillos
CA---El diseño alternativo de la segunda generación, estos transportes ofrece una jaula de cobre amarillo precisión-trabajada a máquina y un rodillo simétrico consolidado y es equivalente al diseño del cc en grados de la carga. Se utilizan para intercambiar por diseño de C, particularmente para de gran tamaño.
MB---Ofrezca una jaula de cobre amarillo precisión-trabajada a máquina de dos piezas. Estos transportes incorporan los rodillos simétricos consolidados, y son equivalentes al diseño del cc en capacidad de carga.
Cc---Ofrece una jaula de acero sellada y un rodillo simétrico consolidado. Como diseño de la segunda generación, estos diseños del transporte se optimizan para ofrecer grados considerablemente más altos de la carga que los diseños convencionales para una amplia gama de usos y de vida de servicio larga.
Rodamientos de rodillos esféricos---CA/MB/CC
Designación |
Dimensión principal |
(kN) Grados de la carga básica |
(r/min) Grados de la velocidad |
Masa |
|||||
d | D | B | r minuto |
Dinámico |
Estático |
Grasa |
Aceite |
kilogramo | |
23032 | 160 | 240 | 60 | 2,1 | 376 | 730 | 1500 | 1900 | 13,5 |
24032CA | 160 | 240 | 80 | 2,1 | 636 | 1164 | 1100 | 1500 | 12,9 |
24132CA | 160 | 270 | 109 | 2,1 | 1010 | 1700 | 700 | 900 | 25,4 |
22232K | 160 | 290 | 80 | 3 | 805 | 660 | 1500 | 1900 | 23,5 |
22232/W33 | 160 | 290 | 80 | 3 | 658 | 1074 | 1350 | 1700 | 22,1 |
22332 | 160 | 340 | 114 | 4 | 1170 | 1730 | 800 | 1000 | 50,3 |
23034 | 170 | 260 | 67 | 2,1 | 450 | 900 | 1400 | 1800 | 14,7 |
23034K/W33 | 170 | 260 | 67 | 2,1 | 450 | 900 | 1400 | 1800 | 14,6 |
23034CA | 170 | 260 | 67 | 2,1 | 615 | 580 | 1600 | 2000 | 14,2 |
24034CA/W33 | 170 | 260 | 90 | 2,1 | 810 | 820 | 1000 | 1400 | 17,8 |
23134 | 170 | 280 | 88 | 2,1 | 875 | 805 | 1200 | 1600 | 23 |
23134K/W33 | 170 | 280 | 109 | 2,1 | 1050 | 1020 | 670 | 850 | 24,8 |
22234 | 170 | 310 | 86 | 4 | 730 | 1230 | 1100 | 1500 | 27,6 |
23234CA | 170 | 310 | 110 | 4 | 1160 | 1835 | 950 | 1300 | 37,1 |
22234CA | 170 | 310 | 86 | 4 | 970 | 820 | 1300 | 1700 | 26,8 |
22334K | 170 | 360 | 120 | 4 | 1200 | 2010 | 850 | 1200 | 59,8 |
23036 | 180 | 280 | 74 | 2,1 | 550 | 1100 | 1300 | 1600 | 19,5 |
23036K/W33 | 180 | 280 | 74 | 2,1 | 550 | 1100 | 1300 | 1600 | 19,3 |
24036 | 180 | 280 | 100 | 2,1 | 930 | 1510 | 850 | 1200 | 22,5 |
23136 | 180 | 300 | 96 | 3 | 700 | 1340 | 990 | 1400 | 27,1 |
23136N | 180 | 300 | 96 | 3 | 700 | 1340 | 990 | 1400 | 26,4 |
24136CA/W33 | 180 | 300 | 118 | 3 | 1170 | 1130 | 630 | 800 | 33 |
22236 | 180 | 320 | 86 | 4 | 750 | 1300 | 1200 | 1500 | 28,6 |
23236CA | 180 | 320 | 112 | 4 | 1250 | 2060 | 900 | 1200 | 39,6 |
22236CA/W33 | 180 | 320 | 86 | 4 | 1030 | 880 | 1300 | 1700 | 29,4 |
22336 | 180 | 380 | 126 | 4 | 1430 | 2210 | 800 | 1100 | 80,7 |
2638 | 190 | 280 | 67 | 2,5 | 542 | 978 | 1200 | 1500 | 13,7 |
23038K | 190 | 290 | 75 | 2,1 | 626 | 1100 | 1200 | 1500 | 20,5 |
23038CA | 190 | 290 | 75 | 2,1 | 765 | 735 | 1300 | 1700 | 16,9 |
24038CA | 190 | 290 | 100 | 2,1 | 980 | 1000 | 950 | 1300 | 22,8 |
22238CAK | 190 | 340 | 92 | 4 | 1070 | 1650 | 1200 | 1600 | 36 |
23238CA | 190 | 340 | 120 | 4 | 1410 | 2300 | 850 | 1100 | 51 |
22338 | 190 | 400 | 132 | 5 | 1400 | 2440 | 760 | 1000 | 80,6 |
23040 | 200 | 310 | 82 | 2,1 | 655 | 1170 | 1100 | 1400 | 26,2 |
24040CA | 200 | 310 | 109 | 2,1 | 1130 | 1170 | 900 | 1200 | 31,3 |
23140 | 200 | 340 | 112 | 3 | 930 | 1830 | 850 | 1200 | 50,9 |
24040CA | 200 | 340 | 112 | 3 | 1350 | 1260 | 950 | 1300 | 43,6 |
24140CK30 | 200 | 340 | 140 | 3 | 1530 | 2700 | 560 | 700 | 52 |
22240 | 200 | 360 | 98 | 4 | 940 | 1630 | 1000 | 1400 | 44,7 |
22240CA/W33 | 200 | 360 | 98 | 4 | 1270 | 1110 | 1100 | 1500 | 44,5 |
22340K | 200 | 420 | 138 | 5 | 1880 | 1620 | 850 | 1100 | 96 |
22340 | 200 | 420 | 138 | 5 | 1880 | 1620 | 850 | 1100 | 96 |
2644 | 220 | 320 | 76 | 3 | 758 | 1280 | 1000 | 1300 | 21,6 |
23044 | 220 | 340 | 90 | 3 | 960 | 990 | 1100 | 1500 | 28,8 |
23044CA | 220 | 340 | 118 | 3 | 1070 | 1040 | 1100 | 1500 | 32 |
24044CA | 220 | 340 | 118 | 3 | 1320 | 1370 | 850 | 1100 | 39 |
23144 | 220 | 370 | 120 | 4 | 1330 | 1330 | 900 | 1200 | 54,8 |
23144CA | 220 | 370 | 120 | 4 | 1570 | 1520 | 900 | 1200 | 54,7 |
23144K | 220 | 370 | 120 | 4 | 1330 | 1330 | 900 | 1200 | 54,8 |
22244 | 220 | 400 | 108 | 4 | 1200 | 2100 | 850 | 1200 | 57,6 |
23244 | 220 | 400 | 144 | 4 | 1800 | 2820 | 670 | 850 | 94,6 |
22344/W33 | 220 | 460 | 145 | 5 | 1700 | 3090 | 670 | 850 | 129 |
23948CA | 240 | 320 | 60 | 2,1 | 635 | 710 | 1300 | 1700 | 14,9 |
23048 | 240 | 360 | 92 | 3 | 820 | 1800 | 900 | 1200 | 37,6 |
23048K/W33 | 240 | 360 | 92 | 3 | 820 | 1800 | 900 | 1200 | 37,4 |
23148 | 240 | 400 | 128 | 4 | 1200 | 2560 | 760 | 990 | 77,2 |
24148/W33 | 240 | 400 | 160 | 4 | 1200 | 3300 | 430 | 540 | 81,6 |
24148CAK30/W33 | 240 | 400 | 160 | 4 | 2020 | 2040 | 480 | 600 | 77,8 |
22248 | 240 | 440 | 120 | 4 | 1490 | 2370 | 800 | 1000 | 85 |
23248 | 240 | 440 | 160 | 4 | 2200 | 3460 | 600 | 760 | 128 |
22348K | 240 | 500 | 155 | 5 | 1780 | 3140 | 600 | 760 | 154 |
22348K/W33 | 240 | 500 | 155 | 5 | 1780 | 3140 | 600 | 760 | 153 |
2650 | 250 | 365 | 87 | 3 | 950 | 1650 | 880 | 1100 | 32,2 |
23052K | 260 | 400 | 104 | 4 | 1000 | 2180 | 810 | 1080 | 51,5 |
24052CA | 260 | 400 | 1400 | 4 | 1780 | 1910 | 700 | 900 | 66,7 |
24052CAK/W33 | 260 | 400 | 140 | 4 | 1780 | 1910 | 700 | 900 | 65,2 |
23152 | 260 | 440 | 144 | 4 | 1950 | 2010 | 800 | 1000 | 92,8 |
23252CA/W33 | 260 | 480 | 174 | 5 | 2780 | 2660 | 630 | 800 | 147 |
22352 | 260 | 540 | 165 | 6 | 2840 | 2550 | 630 | 800 | 191,3 |
23056K | 280 | 420 | 106 | 4 | 1100 | 2380 | 760 | 950 | 62 |
24056CA | 280 | 420 | 140 | 4 | 2140 | 2410 | 670 | 850 | 69,2 |
23156CA | 280 | 460 | 146 | 5 | 2300 | 2310 | 750 | 950 | 105 |
23156 | 280 | 460 | 146 | 5 | 1790 | 3300 | 670 | 850 | 95,5 |
22236CA/W33 | 280 | 500 | 130 | 5 | 2020 | 1800 | 750 | 950 | 118 |
23256 | 280 | 500 | 176 | 5 | 2470 | 4550 | 540 | 670 | 153 |
23256CA | 280 | 500 | 176 | 5 | 2970 | 2910 | 600 | 750 | 147 |
22356 | 280 | 580 | 175 | 6 | 2680 | 4490 | 540 | 670 | 238 |
22356K/W33 | 280 | 580 | 175 | 6 | 2680 | 4490 | 540 | 670 | 238 |
23960CA/W33 | 300 | 420 | 90 | 3 | 1190 | 1320 | 950 | 1300 | 40,5 |
23060 | 300 | 460 | 118 | 4 | 1430 | 2740 | 720 | 900 | 75,2 |
24060CA/W33 | 300 | 460 | 160 | 4 | 2280 | 4600 | 540 | 670 | 101 |
23060CA/W33 | 300 | 460 | 118 | 4 | 1830 | 1880 | 800 | 1000 | 71,5 |
23160 | 300 | 500 | 160 | 5 | 2180 | 4030 | 600 | 760 | 134 |
24160CA/W33 | 300 | 500 | 200 | 5 | 3180 | 6100 | 324 | 400 | 159 |
22260CA | 300 | 540 | 140 | 5 | 2620 | 2380 | 750 | 950 | 136 |
23260CA/W33 | 300 | 540 | 192 | 5 | 3300 | 3250 | 530 | 670 | 190 |
22260 | 300 | 540 | 140 | 5 | 2070 | 3250 | 670 | 850 | 143 |
23964K | 320 | 440 | 90 | 3 | 1200 | 2210 | 600 | 750 | 45,1 |
23064K | 320 | 480 | 121 | 4 | 1400 | 2920 | 720 | 900 | 81,5 |
24064CA | 320 | 480 | 160 | 4 | 2380 | 2620 | 700 | 900 | 106 |
23164CAK | 320 | 540 | 176 | 5 | 3150 | 3200 | 630 | 800 | 195 |
23264CA | 320 | 580 | 208 | 5 | 3900 | 3900 | 500 | 630 | 251 |
23264CAK/W33 | 320 | 580 | 208 | 5 | 3900 | 3900 | 500 | 630 | 251 |
23968 | 340 | 460 | 90 | 3 | 1260 | 2360 | 810 | 1050 | 50,5 |
23068K | 340 | 520 | 133 | 5 | 1620 | 3400 | 630 | 810 | 109 |
23068/W33 | 340 | 520 | 133 | 5 | 1620 | 3400 | 630 | 810 | 109 |
23068CA | 340 | 520 | 133 | 5 | 2280 | 2390 | 700 | 900 | 114 |
23068CAK | 340 | 520 | 133 | 5 | 2280 | 2390 | 700 | 900 | 111 |
24068CAK30 | 340 | 520 | 180 | 5 | 2870 | 3200 | 530 | 670 | 135 |
24068/W33 | 340 | 520 | 180 | 5 | 2436 | 5060 | 470 | 600 | 160 |
23972 | 360 | 480 | 90 | 3 | 1330 | 2510 | 760 | 990 | 49,1 |
23972CA | 360 | 480 | 90 | 3 | 1700 | 1730 | 850 | 1100 | 46,6 |
23072 | 360 | 540 | 134 | 5 | 1750 | 3730 | 600 | 760 | 114 |
23072CA | 360 | 540 | 134 | 5 | 2390 | 2530 | 670 | 850 | 126 |
24072CA/W33 | 360 | 540 | 180 | 5 | 3010 | 6350 | 500 | 630 | 148 |
23172K | 360 | 600 | 192 | 5 | 2400 | 5350 | 500 | 630 | 222 |
24172 | 360 | 600 | 243 | 5 | 4300 | 7330 | 270 | 340 | 333 |
22372 | 360 | 750 | 224 | 7,5 | 4180 | 7500 | 280 | 360 | 494 |
22372CA | 360 | 750 | 224 | 7,5 | 5400 | 4900 | 400 | 500 | 466 |
23976 | 380 | 520 | 106 | 4 | 1410 | 2670 | 720 | 900 | 73,5 |
23976CA/W33 | 380 | 520 | 106 | 4 | 1750 | 2100 | 800 | 1000 | 69,5 |
23076K | 380 | 560 | 135 | 5 | 1750 | 3780 | 560 | 720 | 122 |
23076CA | 380 | 560 | 135 | 5 | 2440 | 2690 | 630 | 800 | 130 |
24176CAK30/W33 | 380 | 560 | 180 | 5 | 3050 | 3550 | 190 | 260 | 153 |
23176 | 380 | 620 | 194 | 5 | 2680 | 5680 | 360 | 450 | 244 |
23176CA/W33 | 380 | 620 | 194 | 5 | 3900 | 4100 | 400 | 500 | 248 |
23176CAK/W33 | 380 | 620 | 194 | 5 | 3900 | 4100 | 400 | 500 | 241 |
23980CA/W33 | 400 | 540 | 106 | 4 | 1790 | 2160 | 750 | 950 | 72,4 |
2680 | 400 | 590 | 142 | 6 | 2290 | 4420 | 340 | 530 | 145 |
23080 | 400 | 600 | 148 | 5 | 2100 | 4570 | 540 | 670 | 165 |
23080CA | 400 | 600 | 148 | 5 | 2820 | 3000 | 600 | 750 | 158 |
24080CA/W33 | 400 | 600 | 200 | 5 | 2840 | 3050 | 450 | 560 | 202 |
23180 | 400 | 650 | 200 | 6 | 3060 | 6670 | 340 | 430 | 239 |
23180CA | 400 | 650 | 200 | 6 | 4100 | 4300 | 380 | 480 | 272 |
23280 | 400 | 720 | 256 | 6 | 5750 | 8420 | 310 | 390 | 530 |
22380 | 400 | 820 | 243 | 7,5 | 4650 | 8960 | 240 | 320 | 650 |
23084 | 420 | 620 | 150 | 5 | 2320 | 4570 | 400 | 500 | 159 |
23084CA | 420 | 620 | 150 | 5 | 2970 | 3300 | 450 | 560 | 149 |
23184/W33 | 420 | 700 | 224 | 6 | 4170 | 8100 | 320 | 400 | 402 |
23284CA | 420 | 760 | 272 | 7,5 | 6140 | 11250 | 320 | 400 | 659 |
23088 | 440 | 650 | 157 | 6 | 2450 | 5120 | 390 | 480 | 192 |
23188 | 440 | 720 | 226 | 6 | 4910 | 8710 | 310 | 390 | 420 |
23188/W33 | 440 | 720 | 226 | 6 | 4910 | 8710 | 310 | 390 | 419 |
23092 | 460 | 680 | 163 | 6 | 2520 | 5880 | 360 | 450 | 223 |
23092CA | 460 | 680 | 163 | 6 | 3550 | 3850 | 400 | 500 | 226 |
23192CA | 460 | 760 | 240 | 7,5 | 5750 | 6200 | 320 | 400 | 457 |
23192CAK/W33 | 460 | 760 | 240 | 7,5 | 5750 | 6200 | 320 | 400 | 452 |
23996 | 480 | 650 | 128 | 5 | 2240 | 4730 | 360 | 450 | 162 |
23096 | 480 | 700 | 165 | 6 | 2500 | 5730 | 340 | 430 | 231 |
23196CAK/W33 | 480 | 790 | 248 | 7,5 | 6150 | 6700 | 300 | 380 | 485 |
23296 | 480 | 870 | 310 | 7,5 | 6900 | 11500 | 230 | 310 | 837 |
239/500 | 500 | 670 | 128 | 5 | 2100 | 5020 | 360 | 450 | 135 |
239/500CA | 500 | 670 | 128 | 5 | 2570 | 3200 | 400 | 500 | 120 |
230/500 | 500 | 720 | 167 | 6 | 3050 | 6400 | 340 | 430 | 238 |
230/500/W33 | 500 | 720 | 167 | 6 | 3050 | 6400 | 340 | 430 | 238 |
